连接电缆
光纤通道、SAS、USB 和以太网电缆的连接过程。
关于此任务

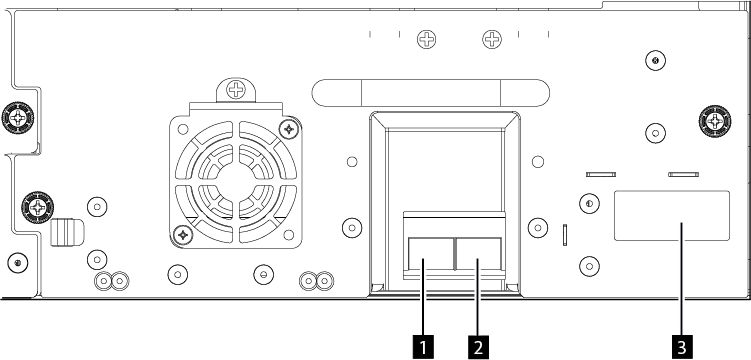

连接光纤通道电缆
连接 SAS 电缆
- 将 SAS 电缆的一端连接到 HBA 上的接口。 如果使用 SAS 扇出/转接器电缆，那么必须将电缆只有一个接口的一端插入到 HBA。
- 连接电缆的磁带机端。
- 如果使用每一端只有一个接口的电缆，那么将另一端连接到磁带机上的接口。
- 如果使用 SAS 扇出/转接器电缆，那么将一个迷你 SAS 接口连接到每个磁带机上的接口。 SAS 扇出/转接器电缆的未使用端为单通道且不适用于磁盘阵列。 使用另一端连接磁带机，或者将其盘绕并固定到机架上以使对接口的压力降至最低。
图 3。 全高 SAS 双端口
表 3. 全高 SAS 双端口 编号 描述 1 SAS 端口 0 2 SAS 端口 1 3 驱动撬指示灯（见驱动撬背板） 图 4： 半高型 SAS 双端口

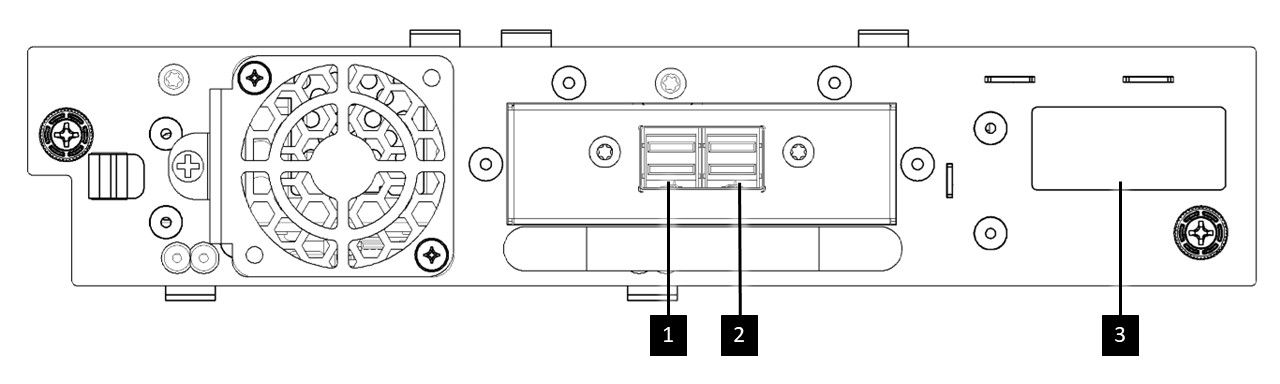

表 4. 半高 SAS 双端口 编号 描述 1 SAS 端口 0 2 SAS 端口 1 3 驱动撬指示灯（见驱动撬背板）
要点: SAS 信号速率需要 HBA 和磁带机之间的清洁连接。 请勿在 HBA 与磁带机之间使用适配器或转换器。 为确保可靠运行，对于 6 Gbps 或更慢的 SAS 速度，请使用最长为 6 米的 SAS 电缆。 对于 12 Gbps SAS 速度，请使用最长为 3 米的 SAS 电缆。
连接 USB 电缆
磁带库上有两个 USB 端口，一个位于正面，另一个位于背面。 服务人员使用 USB 连接来执行诊断和维护过程。 将 USB 电缆的一端连接到笔记本电脑或其他设备，将另一端连接到磁带库正面或背面的 USB 端口。
重要信息: 前部或后部 USB 端口不支持 3 米以上的 USB 电缆长度。
连接以太网电缆
要使用管理 GUI，请使用以太网电缆从基本模块控制器的底部以太网端口连接到网络。 请参阅 后面板 以获取以太网端口的位置。
请记住: 以太网端口 A (底部以太网端口) 是主端口。 第二个以太网端口（端口 B）用于提供冗余。
