磁带机箱后面板

所有磁带机箱后面板上都包含指示灯。

所有磁带机滑板箱上都包含六个指示灯，如下所示。
图 1。 磁带机箱指示灯

磁带机箱指示灯

表 1. 驱动雪橇指示器
编号 描述
1 端口 0 活动
2 端口 1 活动
3 磁带库通信
4 存在盒带
5 电源
6 信标/UID
图 2。 半高型 SAS 双端口

半高型 SAS 双端口

表 2. 半高 SAS 双端口
编号 描述
1 SAS 端口 0
2 SAS 端口 1
3 磁带机箱指示灯
图 3。 半高型 FC 单端口

半高型 FC 单端口

表 3. 半高 FC 单端口
编号 描述
1 FC 端口 0
2 磁带机箱指示灯

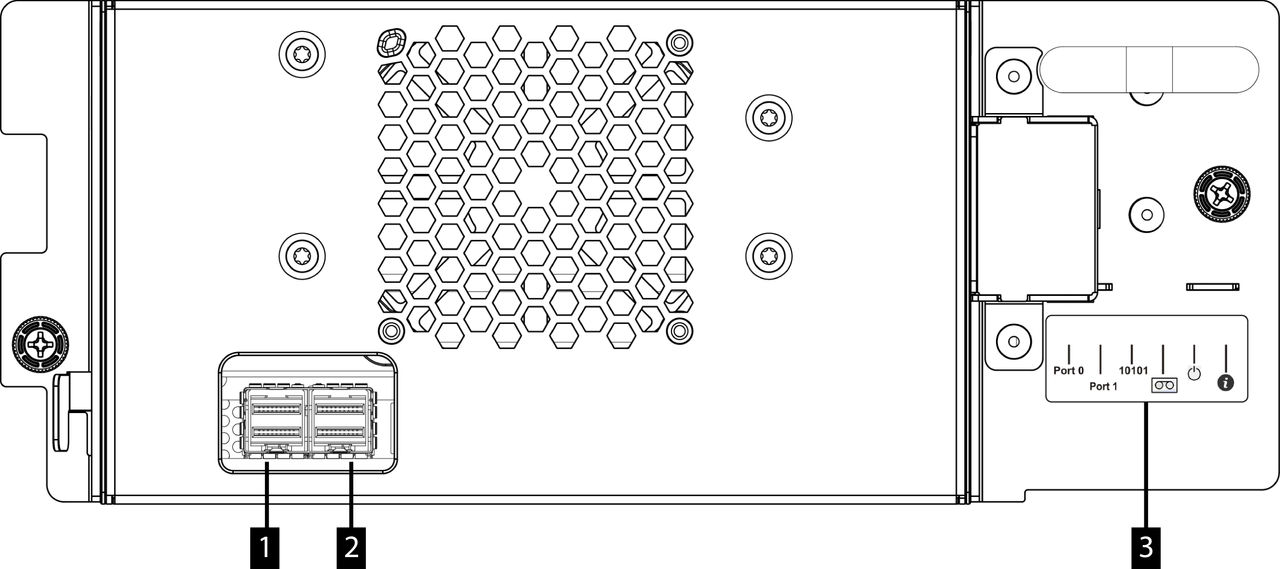

图 4： 全高 SAS 双端口 LTO-10
图 5. 全高 SAS 双端口

全高 SAS 双端口

表 4. 全高 SAS 双端口
编号 描述
1 SAS 端口 0
2 SAS 端口 1
3 磁带机箱指示灯

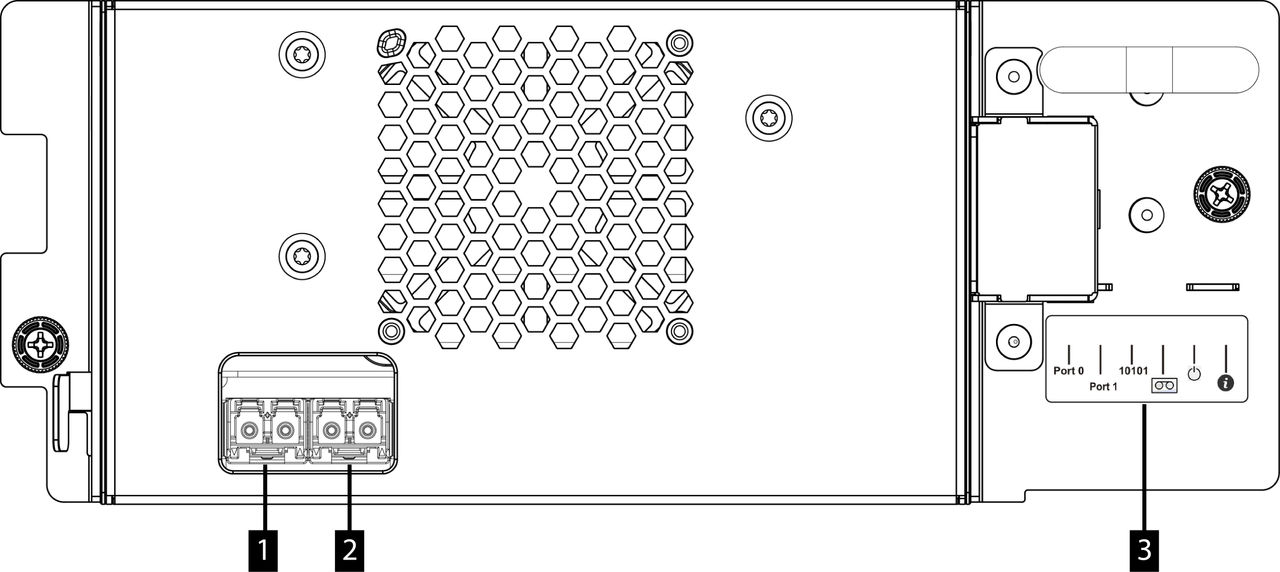

图 6. 全高 FC 双端口 LTO-10
图 7. 全高型 FC 双端口

全高型 FC 双端口

表 5. 全高 FC 双端口
编号 描述
1 FC 端口 0
2 FC 端口 1
3 磁带机箱指示灯
