添加、卸下或更换磁带机
 |
注意：
静电敏感 设备损坏风险
|
   |
注意：存在夹伤手部或手指的风险。 可能会导致手部或手指夹伤，引起严重受伤。 运行期间请勿用手部靠近产品。 (L012)
|
警告: 只有了解过程和风险的个人才能更换或升级此磁带机组合件。 请先阅读所有故障诊断文档和过程，然后再继续执行维修或升级过程。 本产品内部存在危险的移动部件。 请勿将工具或您身体的任何部位伸到磁带机托架开口中。
重要信息: 在磁带机安装或卸下期间发生的 ESD 事件可能会导致磁带库中安装的磁带机上的 SAS 链路复位。 如果发生这种情况，请重新启动受影响的 SAS 链路上运行的任何作业。
开始之前
阅读编号方案概述。
在更换驱动器之前，请阅读主题 READ 和 FOLLOW。 以及本页面上的过程。
添加磁带机
谨记：
- 半高型磁带机可安装在模块的任何磁带机托架中。
- 全高型磁带机必须安装在模块最下方的两个托架中。 不支持在模块顶部的两个托架中安装全高型磁带机。
- 如果要添加磁带机，请先卸下磁带机托架外盖。 使用十字螺丝刀卸下一个半高型磁带机托架外盖来安装一个半高型磁带机，或者卸下两个磁带机托架外盖来安装一个全高型磁带机。
图 1。 磁带机托架外盖
注: 必须将全高型磁带机安装在模块的最低托架中。 - 在支撑驱动器组件的情况下，将新的磁带驱动器沿着对准导轨（ 图 2 中的 1 ）对准并缓慢插入驱动器托架。 磁带机必须与磁带库的后面板平齐。

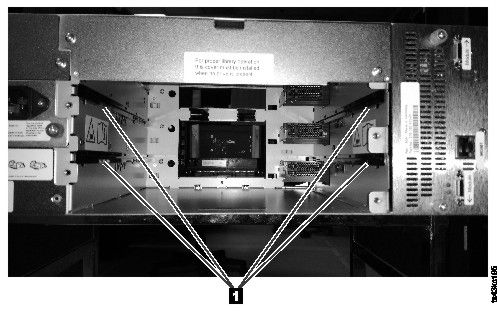

图 2。 对齐导轨
- 用手指拧紧紧固翼形螺钉 (1 in 图 3) 直到磁带机稳固。

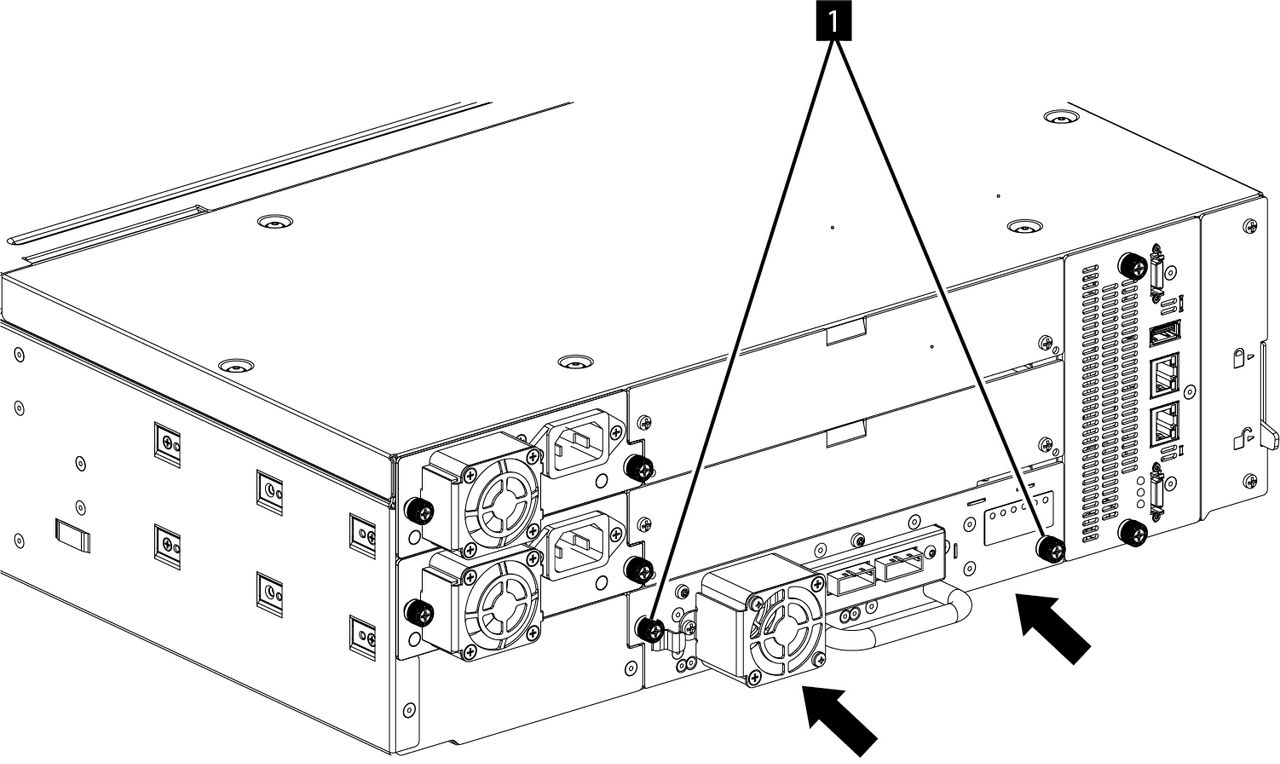

图 3。 安装磁带机
- 验证磁带机运行情况。 Sled 上的检查磁带库通信指示灯 (10101) 呈绿色闪烁。 此时驱动器应在 GUI 上就绪。
- 使用其中一个逻辑磁带库向导来根据需要将磁带机添加到逻辑磁带库。
卸下磁带机
- 针对要卸下的磁带机，确保所有主机活动（包括磁带库操作）都已停止。 如果使控制路径磁带机，请格外小心。 卸下控制路径磁带机将对安装有磁带机的逻辑磁带库的操作产生严重影响。
- 确保从磁带机中卸下盒式磁带。 使用管理 GUI 将盒带移到存储插槽或 I/O 站。
- 从磁带机拔下 FC 或 SAS 电缆。
- 松开磁带驱动器上的蓝色固定翼形螺钉（ 图 4 中的 1 ）。 向右按下锁定杆 （2 图 4 ），然后向后拉磁带机手柄，同时支撑住磁带机底部，将其从设备中取出。
图 4： 解锁磁带机
注意: 卸下磁带机时，支持该磁带机的底部，以避免损坏任何内部连接。 - 执行 重置已知驱动器和模块的列表。 请参见定位管理功能。
- 查看操作员面板或管理 GUI，确认磁带机已被合理卸下。
- 如果磁带机替换件不可用，请安装磁带机托架外盖。
- 如果要更换磁带机，请参阅 添加磁带机。
验证磁带机安装和运行
使用操作员面板或管理 GUI：
- 查看操作员面板或管理 GUI，确认磁带库能够识别新磁带机。 新磁带机会出现在屏幕左侧的模块状态概述区域中。
- 使用管理 GUI 或操作员面板来验证磁带机是否具有最新固件。 必要时更新固件。
- 使用管理 GUI 或操作员面板来测试磁带机。 请参见定位管理功能。
