安装、卸下或更换存取器和电缆盘装置


ESD 标签
注意： 零件可能会因静电放电而损坏。 请将部件存放在静电容器中，直到需要为止。 确保在接触静电敏感组件之前，您已正确接地。

关闭磁带库的电源

验证所有主机进程均为空闲状态，然后从前面板关闭磁带库电源。 按住 Power 5 秒。 如果磁带库没有完成软关机，请按住 Power 10 秒。
重要信息: 在正常情况下，当使用前部 电源关闭磁带库电源时，机器人会自动将电源放入操作员面板后面的基本模块中并将其锁定。 如果在断电过程中允许您做出选择，请选择缺省停放位置。 为保护电缆盘电缆或其他敏感部件，存取器必须先进入基本模块，然后才能从磁带库中卸下任何组件。 如果不是这样，请根据将存取器恢复到基本模块的过程进行操作。 请参阅 将存取器返回到基本模块。

准备好从基本模块中卸下存取器和电缆盘装置


危险情况符号
警告：
如果模块是从磁带库中扩展出来的 - 要减少人身伤害或损坏设备的风险
  • 将机架的调平千斤顶延伸到地面。
  • 确保用调平千斤顶承担机架的所有重量。
  • 验证机架前后左右均呈水平高度。
  • 将机架稳定支架套件安装到机架上。
  • 一次仅扩展一个机架组件。 如果扩展多个组件，机架可能会变得不稳定。
  1. 将用来将基本模块连接到机架的前部外加螺丝拧松两整圈。
  2. 如果存在相邻扩展模块
    1. 将相邻扩展模块上的前部外加螺丝拧松两整圈。
    2. 解锁对齐拉杆。
    3. 从基本模块和相邻模块断开并完全拔下扩展互连电缆。 卸下扩展互连电缆可以彻底防止在机架中移入/移出模块时造成电缆损坏。
  3. 断开基本模块上的电源线连接。
  4. 断开基本模块的以太网、SAS 和光纤通道电缆连接。
  5. 完全拧下基本模块的前部外加螺丝。
  6. 慢慢地从机架前面挪出基本模块，并将其从机架中取出。
  7. 将基本模块放置在水平面上，例如桌子。
  8. 卸下磁带库顶盖板（如果存在）。
    1. 使用两个小螺丝刀解锁顶盖。
    2. 从模块卸下外盖。

从基本模块卸下存取器和电缆盘装置

  1. 使用盒带箱释放杆卸下左盒带箱和右盒带箱 (在 图 1中环绕)。 向上推拉杆，然后拉出盒带箱。

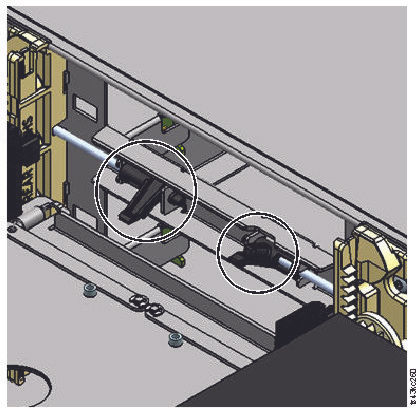

    图 1。 盒带箱释放杆

    盒带箱释放杆

  2. 朝着存取器中心滑动盒带支架，以便能够接触到机器人装置锁定拉杆。
  3. 站在模块正面，依次按照向左、远离自己和向右的方向移动蓝色拉杆来解锁机器人装置。

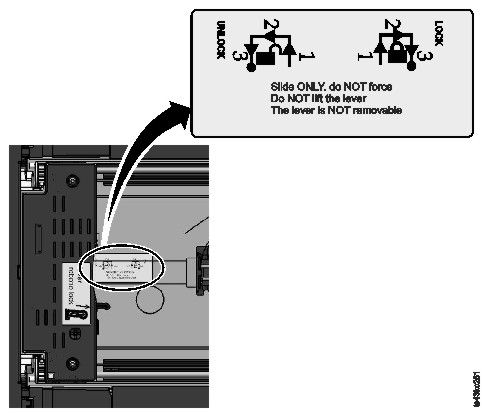

    图 2。 解锁机器人装置

    解锁机器人装置

  4. 将手指伸到存取器上的大孔中，缓慢地向上拉动。
    注: 存取器提供电阻。 向上抬起存取器时，速度不要超过 12 毫米（0.5 英寸）/秒。
    图 3。 指孔

    指孔

  5. 轻轻地从模块中抬出存取器，然后将其放置在齿轮装置的顶部。 务必小心，不要损坏电缆盘电缆。
  6. 锁定机器人装置，避免下移
  7. 在存取器顶部连接卷轴电缆的地方，按下闩锁（ 图 4 中的 1 ），然后向外倾斜固定卷轴电缆的部件（ 2 ）。
    注: 注意电缆盘的末端在存取器中枢转的位置。 在将新电缆盘电缆连接到存取器时，必须知道该信息。 见图 5 中的 2。
  8. 将卷轴电缆从存取器中提起，并将其放置在卷轴装置顶部的支架中（ 图 4 中的 3 ）。

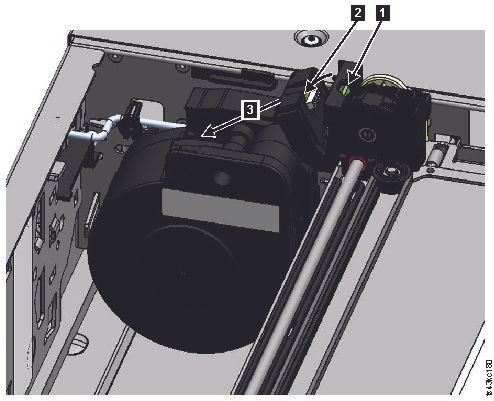

    图 4： 解锁电缆盘电缆并将其放置在托架中

    解锁电缆盘电缆并将其放置在托架中

  9. 将转轴连接器 (1 in 图 5) 置于驻车位置。

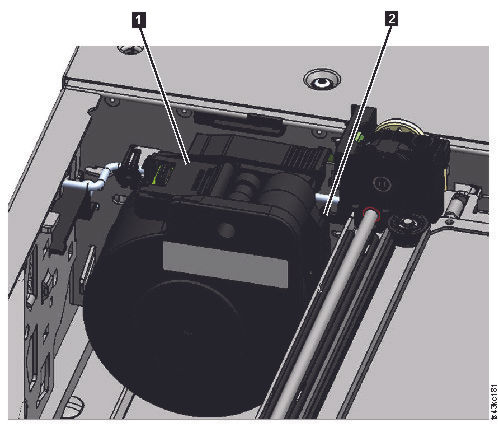

    图 5. 位于停放位置的电缆盘电缆

    位于停放位置的电缆盘电缆

  10. 解锁拉杆并将存取器置于一旁。 请参阅 图 2。
    重要信息: 如果盒带仍在盒带支架中，请将盒带直接抬起以将其卸下。 可能需要左右轻微晃动来移动盒带。
  11. 更换电缆盘机制。 请参阅 卸下或更换假脱机机制。

将存取器安装到基本模块中

要点: 如果更换了存取器组合件，那么最低磁带库固件必须为 1.2.1.0-A00。 转到库 > 操作 > 更新库固件更新库固件。
  1. 存取器的每一角都有一个齿轮，齿轮上有两个凸出的引脚。 旋转存取器上的其中一个齿轮，以使两个引脚水平对齐。 请参阅 图 6

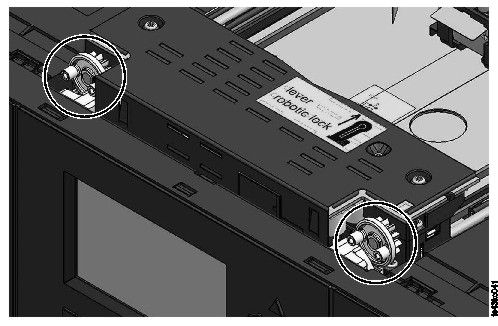

    图 6. 引脚已经水平对齐

    引脚已经水平对齐

  2. 存取器随附的机器人装置处于已解锁位置。 请验证更换单元是否锁定，然后将其安放在齿轮顶部。
  3. 将存取器齿轮插入到模块内部各角的槽中。 确认所有四个引脚都接触到了槽的外部。
  4. 站在模块右侧，从停放位置取出电缆盘电缆端。
  5. 将电缆盘电缆放入能够与存取器相连的槽中，然后旋转直至咬合到位。 请参阅 图 7。

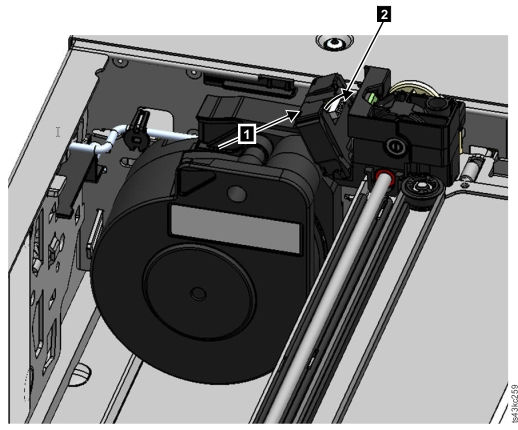

    图 7. 安装电缆盘电缆

    安装电缆盘电缆

  6. 解锁存取器。 存取器应该顺利掉落。 如果没有，请检查齿轮是否对齐。
  7. 在存取器到达底部之前，锁定机器人装置。 站在模块正面，依次按照向左、远离自己和向右的方向移动蓝色拉杆。
    提示: 如果假脱机电缆的末端掉到模块中，请解锁存取器，将其从模块中卸下，将假脱机电缆的末端退回到其托架，将存取器退回到模块中的先前位置，重新锁定存取器，然后重复该过程。

在安装存取器和电缆盘装置后

  1. 将盒带箱重新推入模块中，直到锁定到位。
  2. 如果之前卸下了基本模块的顶盖，请更换顶盖。
  3. 将模块滑入机架中。
  4. 如果不存在相邻模块，拧紧前部螺钉。
  5. 如果存在相邻模块
    1. 将对齐装置设定到锁定位置。 如果遇到阻力，调整上方模块，使对齐装置中的引脚移入下方模块的孔中。
    2. 当对齐装置位于锁定位置时，拧紧模块上的前部螺钉
    3. 重新连接扩展互连电缆。
  6. 将以太网、SAS 和光纤通道电缆重新连接到基本模块。
  7. 将电源线重新连接到基本模块。
  8. 将故障存取器和电缆盘装置打包以退回给服务供应商。

打开磁带库电源

  1. 按住基本模块上位于操作员面板下方的 Power 5 秒，打开磁带库。
  2. 此时绿灯点亮。
  3. 当磁带库开机时，会清查盒带箱中的盒式磁带，检查所有模块上的固件版本，配置磁带机，确认存在现有模块，并搜索任何新模块。

验证安装

  1. 验证磁带库能够开机并正常初始化，且状态为就绪。
  2. 如果 UID 指示灯仍为点亮状态，请使用操作员面板或管理 GUI 将其停用。
  3. 运行 Library Verify 以确保磁带库正常工作。
