卸下磁带机外盖

过程

  1. 使用 ESD 工具包，将磁带机接地。
  2. 完成以下步骤以卸下 全高 驱动器的外盖:
    1. 卸下四颗外盖固定螺钉和垫圈 (1)。
    2. 抬起外盖而将其卸下。
      图 1。 从全高型磁带机卸下外盖

      从全高型磁带机卸下外盖

  3. 完成以下步骤以卸下 半高 驱动器的外盖:
    1. 卸下四颗外盖固定螺钉 (1)。 磁带机的每一侧都有两个螺钉。
    2. 抬起外盖而将其卸下。

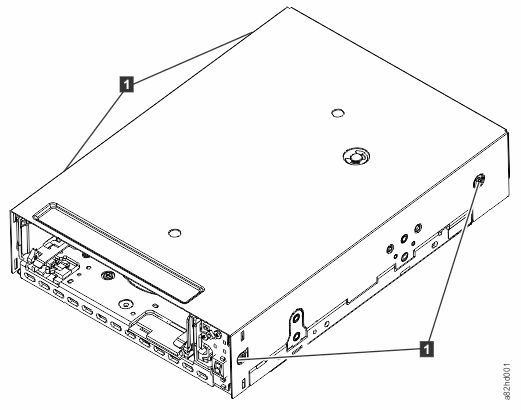

      图 2。 从半高型磁带机卸下外盖

      从半高型磁带机卸下外盖

  4. 检查磁带机以确定以下哪个条件与磁带机的症状最匹配：
    • 磁带从供带盘脱带 - 所有磁带似乎都在卷带盘上，而供带盘（盒带内部）上没有磁带。 在完成该过程之后，请测试磁带机。
    • 磁带从导销中拉出（或是正面一端损坏） - 所有磁带似乎都在供带盘（盒带内部）上，而在卷带盘上没有磁带或磁带很少。 导带块处于卷带盘中。 过程完成后返回磁带机。
    • 磁带在中间断开 - 供带盘（盒带内部）和卷带盘两者上面都有磁带。 在完成该过程之后，请测试磁带机。
    • 磁带沿磁带通路打结 - 磁带似乎已打结并损坏，但实际上完整。 过程完成后返回磁带机。

      -- 或者 --

    • 磁带没有损坏（或没有明显故障）- 磁带似乎没有损坏或变松。 过程完成后返回磁带机。
