在机架中安装模块

当提供至少 1 米深的空间时，可轻松地在符合 EIA 310A 标准的机架中安装模块。 此过程需要 2 号十字螺丝刀。

要在安装多个模块时找到导轨位置。

1. 找到安装最下方模块的最低完整 U 位置的底部。
2. 继续确定高于 3U 的任何其他模块的位置。
   要将导轨安装到机架上，请从最低机架位置开始。

   1. 找到四个通用机架接口、四个十字槽螺钉和两个机架安装导轨（LH 和 RH）。

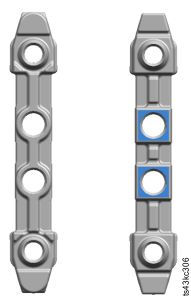

      注: 通用机架接口有两个侧面，分别用于圆孔和方孔机架。 方孔端可能已上漆。









   2. 在机架内部，将适当高度的接口向外安装到左右机架柱上。 将它们安装到高度单元的中间孔中（高度单元中间位置是两个相邻宽分隔栏之间的孔），位于正面和背面。 四个螺丝孔必须与机架上的孔对齐。 如果未对齐，那么块位于错误的位置。 请参阅 图 2 和 图 3。

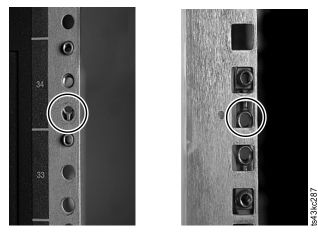

      注: 如果未正确安装接口，那么接口上的螺钉与机架上的孔不匹配。 插图中的圆圈突出显示了这种不匹配情况。

















   3. 在机架背面的左右机架柱上重复步骤 b。

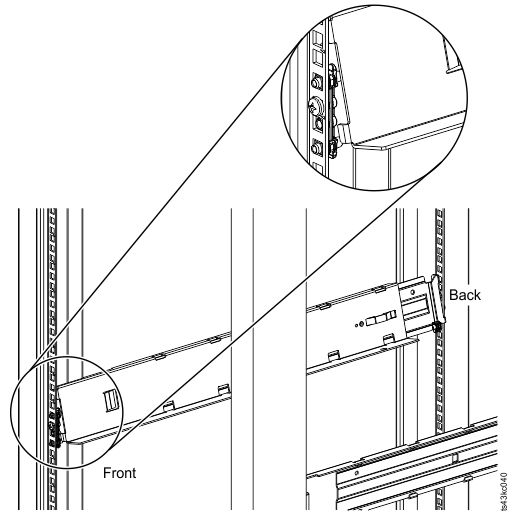

   4. 将 LH 机架安装导轨安装到接口。 请参阅 图 4。
   5. 针对 RH 机架安装导轨重复步骤 d。

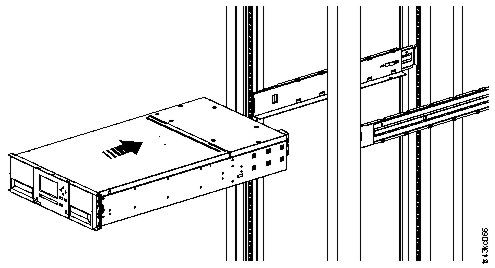

3. 将磁带库放到机架正面的导轨支撑角上，将其推入机架中的定位装置处。









4. 如果要安装多个模块，请验证此模块是否直接安装在相邻模块的上方或下方，且包含在正确的 3U 卷内。 卸下挡住每个模块背面定位销锁定/解锁控制杆的磁带。 模块间的间隔必须小于 4 毫米。









   要点: 每个模块都必须位于其自己的导轨上。
5. 使用十字螺丝刀，不完全拧紧螺钉以将模块固定到机架正面（每侧一颗螺钉）。 请参阅 图 7中的圆圈区域。
6. 根据需要对齐模块。 然后，拧紧模块每一侧的螺钉。 请参见对齐和连接模块。
7. 重复步骤 2 - 6 以将其余模块安装到机架。
