库元素编号详细信息

库元素编号

元件编号为模块、盒式插槽和驱动器等重要的图书馆元件提供了唯一的标识符。 这些数字在库接口和软件中用于查找特定库元素。 某些库元素是可以像磁带机和模块一样更换的组件。 某些元素不是单独的组件，例如盒带的插槽位置。

以下库元素已编号:

  • 模块 (基本和扩展)
  • 盒带插槽 (存储器和 I/O)
  • 磁带机

图书馆控制器卡和电源不单独编号。 它们的标识符是所在模块的编号。 有些模块可能包含两个电源，一个上部电源和一个下部电源。 固件不提供任何标识来区分上电源和下电源。

图书馆使用 3 种不同的编号系统来标识元素：

  1. 逻辑编号 - 称为 "逻辑 ID"，缩写为 "Log ID "或简称 "ID"。 这种编号系统是最简单、最常用的系统，用于标识日志和图书馆界面中的图书馆元素。 从下到上按顺序对元素进行编号，因为这些元素显示在已配置的库中。 编号以 1 开头，而不是以零开头。
  2. 物理编号 - 简称为 "Phy Num "或 "PNUM"。 PNUM 也是自下而上分配的，从 1 开始。 与逻辑编号不同的是，它们基于元素在最大库配置（安装了最大数量模块和驱动器的配置）中的位置。 基础模块中的元素有默认的 PNUM。 基础模块以上的元素具有更高的 PNUM。 基础模块以下的元素的 PNUM 值较低。 由于 21U 库和 48U 库的最大配置不同，因此它们的 PNUM 也不同。
    注: PNUM 仅供软件内部使用。 它们在应用程序中使用，其中每个元素都需要一个稳定的标识，这些标识在将组件或模块添加到库或从库中取出时不会更改。 它们通常与日志 ID 一起列出，作为图书馆日志或界面的诊断辅助工具
  3. SCSI 元素寻址 - 称为 "元素地址"。 元素地址是 SCSI 规范中定义的标准编号系统，可帮助软件应用程序识别磁带库中的元素。 元素地址源于 PNUM，但根据 SCSI 规范的规定进行了更改。 SCSI 元素地址分配给磁带机、存储插槽和输入/输出（IO）邮箱插槽。
    对于这些 3 元素，起始元素地址定义如下:
    • 驱动器元件地址从 1 开始，即库中安装的最底层驱动器
    • 邮件槽元件地址从 101 开始，最下面是图书馆的邮件槽
    • 盒带插槽元素地址以磁带库中底部插槽的 1001 开头

    对库进行分区时，会为每个逻辑库分配驱动器、插槽和邮件插槽。 逻辑库中的每个元素都从前面显示的起始地址开始编号。 当对库进行分区时， PNUM 不会更改，但 SCSI 单元地址会更改。

模块编号

模块具有逻辑标识和物理数字。 它们没有 SCSI 单元地址。

模块逻辑 ID

模块 ID 是在图书馆启动过程中进行配置时分配的。 只计算堆栈中连接的模块。 模块从下到上以 "1" 开始编号。 每个模块标识 (包括基本模块) 仅取决于堆栈中的位置。 例如，在 5 个模块的图书馆堆栈中，底部模块 ID 为 1，顶部 ID 为 5。 如果模块出现故障或被拆下维修，模块的编号不会改变，直到图书馆再次启动。 当程序库再次启动时，它将经历一个配置过程，包括对模块重新编号。

模块物理编号 (PNUM)

每个基本模块和扩展模块还具有一个物理编号。 物理编号基于模块相对于基础模块的位置。 在 21U 库中，碱基的 PNUM 始终为 4。 在 48U 库中，基本库的 PNUM 始终为 9。 基础模块以上的扩展模块具有更高的 PNUM。 基础模块以下的扩展模块 PNUM 较低。

盒带箱和盒带插槽编号

插槽编号使用所有 3 编号系统来识别磁带库中的插槽: 逻辑标识，物理编号和 SCSI 单元地址。

插槽逻辑 ID

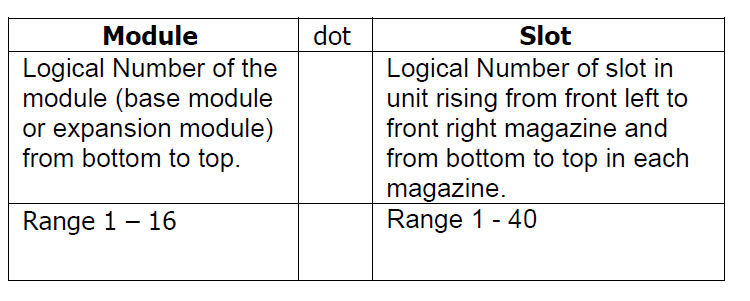

插槽标识具有以下格式:

例如，ID 2.7 是模块 2，插槽 7

插槽逻辑标识指定不依赖于邮件插槽配置。 启用或禁用邮件插槽时，插槽 ID 不会重新编号

盒带插槽物理编号 (PNUM)

插槽物理编号是相对于全库堆栈分配的顺序编号。 它们从 1 开始，第一个可能的插槽位于完整图书馆堆栈的底部。 它们以完整图书馆堆栈顶部最后一个可能的插槽结束。 21U 和 48U 库中基本模块的默认插槽 PNUM 不同。 48U 基本模块中第一个插槽的 PNUM 为 321。 21U 库基本模块中第一个插槽的 PNUM 为 121。 扩展模块中高于基础模块的插槽具有更高的 PNUM。 底座以下扩展模块的插槽 PNUM 值较低。

盒带插槽 SCSI 单元地址

SCSI 单元地址分别分配给每个库分区的邮件插槽 (导入导出元素) 和存储插槽 (存储元素)。 SCSI 启动程序可使用元素分配模式页面更改 SCSI 元素地址。 SCSI 单元地址的计数顺序与插槽 PNUM 相同。 如果邮件槽在分区中间启用，则槽 PNUM 和元素地址可能不连续。

磁带机编号

磁带机编号使用所有 3 编号系统来标识磁带库中的磁带机: 逻辑标识，物理编号和 SCSI 单元地址。

磁带机逻辑标识

从下到上对磁带机进行编号，从 1 开始。 只计算堆栈中存在的驱动器。 添加或删除硬盘会导致硬盘逻辑编号发生变化。 有关详细信息，请参阅驱动器重新编号部分。

磁带机物理号 (PNUM)

驱动器 PNUM 从全模块堆栈中最低的驱动器托架（驱动器插槽连接器）开始。 向上编号至最高的驱动器托架。 已安装的硬盘具有所安装硬盘托架的 PNUM。 全高磁带驱动器占用两个托架，但它们的编号是通过使用插入库的下托架来实现的。 全高硬盘后面上部托架的 PNUM 从未分配给硬盘。 由于 21U 和 48U 库的全模块堆栈高度不同，因此 PNUM 的分配也不同。 48U资料库中基本模块的最低驱动器托架的 PNUM 为 25。 21U图书馆中基本模块的最低驱动器托架的 PNUM 为 10。 基础模块以上的硬盘编号更高。 基础模块以下的硬盘编号较低。 WWI 和序列号电子欺骗的分配基于物理驱动器编号。

磁带机 SCSI 单元地址

SCSI 元素地址为每个库分区单独分配。 SCSI 启动程序可使用元素分配模式页面更改元素地址。 SCSI 元素地址的编号顺序与驱动器 ID 相同。 SCSI 元素地址中不允许有间隙。

驱动器重新编号注意事项

更改库中的驱动器时，驱动器的重新编号可能不会立即或自动进行。 某些驱动器编号在移除后仍可保留在库配置中。 移除后保留驱动器编号是为了与配置到驱动器的软件保持连接。 预计可能会再次插入原始硬盘或新硬盘。 硬盘添加或移除过程中的重新编号将在以下章节中介绍。

添加驱动器时的驱动器编号：

  • 插入硬盘时，逻辑和物理编号会自动更新，并可从添加的硬盘中装载或卸载磁带盒。
  • 在运行分区向导将添加的硬盘移入分区之前，SCSI 元素寻址不会更改。

硬盘拆卸过程中的硬盘编号：

物理移除硬盘时，硬盘仍保留在库配置中，但硬盘被描述为 "已移除"，主机无法访问。 移除的硬盘在库配置中保持相同的逻辑编号、物理编号和 SCSI 元素寻址，直至：

  1. 在与移除硬盘相同的位置插入另一个硬盘。
  2. 分区向导用于将硬盘从当前分区中移除。
  3. 使用 "重置已知驱动器和模块列表"（设置 > 库 > 高级）功能。 重置 "已知驱动器和模块列表 "会使库只重新发现实际存在的驱动器和模块。 此操作会更改向主机报告的 SCSI 元素地址列表，并重新编号驱动器和模块。 此操作无法撤销。 操作完成后，使用逻辑库向导之一根据需要修改逻辑库。

注意事项：

  • 如果重新安装已移除的硬盘，程序库会移除已移除硬盘的指示符，并设置访问位，以便主机再次使用该硬盘。
  • 如果硬盘仍在库配置中，但访问位未设置，则库会向 SCSI 主机报告已移除的硬盘。
  • 断电或重置不会更改硬盘配置，但出厂重置会通过再次启动时运行的分区向导更改配置。

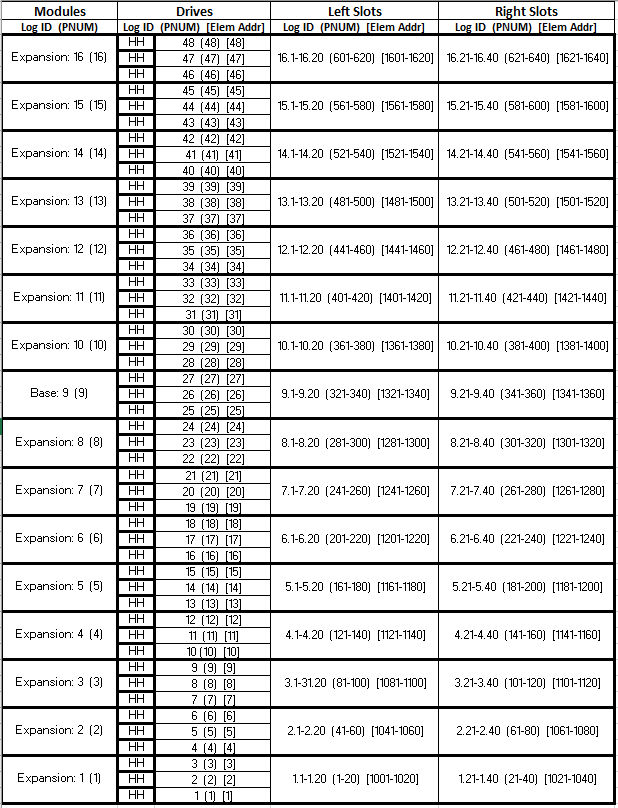

下图显示了完整 48U 库的逻辑 ID、PNUM 和元素地址。

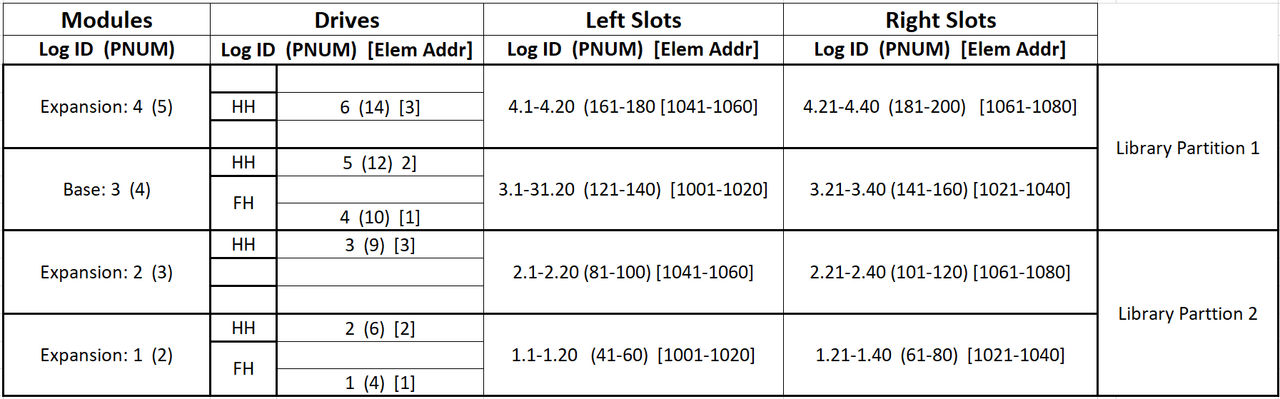

下图显示了部分 21U 库的逻辑 ID、PNUM 和元素地址。 它混合了全高和半高硬盘，并被划分为两个逻辑库。
