元素编号

TS4300 中的元素编号为重要的图书馆元素提供了唯一的标识符。

这些编号在图书馆界面和软件中用于寻址和定位特定的图书馆元素。

下列图书馆元素已编号：

  • 模块（图书馆基础模块和扩展模块）
  • 插槽（存储和输入/输出）
  • 磁带机

图书馆元素编号

图书馆使用三种不同的编号系统来标识元素。 这些不同的编号方案提供了向客户、服务部门和附属系统传达图书馆可扩展配置的灵活性。

  1. 逻辑元素编号
  2. 物理元素编号
  3. SCSI element addressing

逻辑编号，也称为 "逻辑 ID "或简称 "ID"，是图书馆界面和日志中用于标识每个唯一元素的主要方法。 元素从下往上依次编号，就像它们出现在配置的库中一样。

图 1。 3 模块图书馆逻辑编号示例

物理元素编号

每个元素还分配一个物理编号，缩写为 "Phy Num "或 "PNUM"。 与逻辑编号不同，PNUM 基于元素在物理库配置中的位置，自下而上。 PNUM 仅供软件内部使用，通常用于复杂的故障排除。 作为图书馆日志或界面的诊断辅助工具，PNUM 通常以括号形式列在日志 ID 旁。

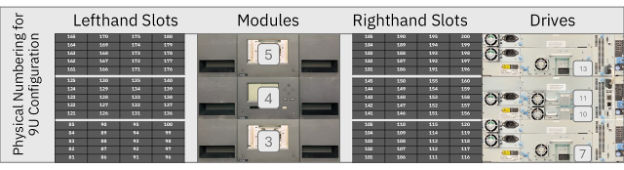

图 2。 3 模块图书馆物理编号示例

SCSI 元素编址

SCSI 元素寻址由 SCSI 行业标准定义，为软件应用程序使用的库元素分配标识符。 元素地址源于 PNUM，但根据 SCSI 规范的定义进行了更改。

  • 驱动器元件地址从 1 开始，即库中安装的最底层驱动器
  • I/O 插槽元素地址从 101 开始，即库中最底层的 I/O 插槽
  • 盒式磁带插槽元素地址以 1001 开始，位于图书馆底部插槽
  • 未为模块分配 SCSI 地址
SCSI 元素地址与元素 ID 和 PNUM 一起出现在日志和库界面中。

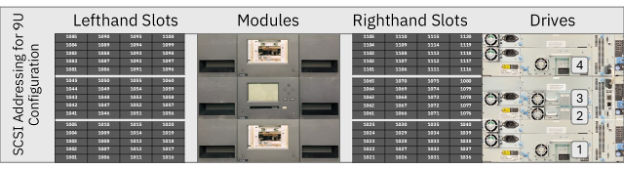

图 3。 3 模块图书馆的 SCSI 寻址示例

图书馆元素编号详情

这三种编号方案在资料库的三个编号元素（模块、插槽和驱动器）中以不同的方式呈现。

图书馆模块编号

模块有逻辑 ID 和物理编号。 它们没有 SCSI 元素地址。 模块编号可在管理图形用户界面导航台的库菜单中查看。

模块逻辑 ID ：模块 ID 在图书馆启动过程中的配置过程中分配。 模块编号自下而上，从 "1 "开始。 每个模块 ID（包括基础模块）都是根据其在库中的位置分配的。

例如：在一个 5 模块库中，底部模块 ID 为 1，顶部模块 ID 为 5。 如果模块出现故障或被拆下维修，在重新启动图书馆之前，模块的编号不会改变。 当程序库再次启动时，它将经历一个配置过程，包括对模块重新编号

模块物理编号 (PNUM)： 物理编号基于模块相对于基础模块的位置。 在 21U 库中，基数的 PNUM 始终为 4。 在 48U 库中，基数的 PNUM 始终为 9。 基础模块以上的扩展模块具有更高的 PNUM。 基础模块以下的扩展模块 PNUM 较低。 请参阅 21U 和 48U 库之间的区别 ，以确定该库是 21U 还是 48U 库。

卡匣插槽和 I/O 弹匣插槽编号

插槽编号使用所有三种编号系统来识别库内的插槽：逻辑 ID、物理编号和 SCSI 元素地址。 插槽编号可在图形库视图或管理图形用户界面中查看。

插槽逻辑 ID ：插槽 ID 由插槽所在模块的模块逻辑 ID 和插槽在模块中的位置组合而成。 位置从 1 到 40 不等，按从下到上、从左到右的顺序分配。 请参见图 1，以获得直观的说明。

格式为 [模块]。[插槽]. 例如：ID 2.7 是模块 2，插槽 7。

插槽 ID 的确定与 I/O 站配置无关。 无论插槽是标准存储插槽还是 I/O 弹匣插槽，特定插槽始终具有相同的 ID。 这样，如果在任何模块中启用或禁用 I/O 站插槽，就不必对库中的所有插槽重新编号。

卡匣插槽物理编号 (PNUM)： 插槽物理编号是相对于全库堆栈分配的顺序编号。 它们从 1 开始，第一个可能的插槽位于完整图书馆堆栈的底部。 它们以完整图书馆堆栈顶部最后一个可能的插槽结束。 21U 与 48U 库中基础模块的默认插槽 PNUM 不同。 48U 基础模块中第一个插槽的 PNUM 为 321。 21U 库基本模块中第一个插槽的 PNUM 为 121。 扩展模块中高于基础模块的插槽具有更高的 PNUM。 底座以下扩展模块的插槽 PNUM 较低。 请参阅 21U 和 48U 库之间的区别 ，以确定该库是 21U 还是 48U 库。

卡匣插槽 SCSI 元素地址 ：SCSI 元素地址的计算顺序与插槽 PNUM 相同。 SCSI 元素地址分别分配给每个库分区的 I/O 插槽和盒式磁带插槽。 SCSI 启动程序可使用元素分配模式页面更改 SCSI 元素地址。 SCSI 元素地址的计算顺序与插槽 PNUM 相同。 如果邮件槽在分区中间启用，则槽 PNUM 和元素地址可能不连续。

驱动器编号

驱动器编号使用所有三种编号系统来识别库内的驱动器：逻辑 ID、物理编号和 SCSI 元素地址。 驱动器编号可在图形库视图或管理图形用户界面中查看。

驱动器逻辑 ID ：驱动器从下到上编号，从 1 开始。 只计算库中存在的硬盘。 添加或删除硬盘会导致硬盘逻辑编号发生变化。

硬盘物理编号 (PNUM)： 驱动器 PNUM 从库中最低的驱动器托架（驱动器插槽连接器）开始。 向上编号至最高的驱动器托架。 硬盘的 PNUM 与所安装硬盘托架的 PNUM 一致。 全高磁带驱动器占用两个驱动器托架，但它们的编号方式是使用插入库的下托架。 全高硬盘后面上部托架的 PNUM 从未分配给硬盘。 全局名称 (WWN) 或全局标识符 (WWID) 和序列号欺骗的分配基于硬盘 PNUM。

驱动器 SCSI 元素地址 ：SCSI 元素地址为每个库分区单独分配。 SCSI 启动程序可使用元素分配模式页面更改元素地址。 SCSI 元素地址的编号顺序与驱动器 ID 相同。 SCSI 元素地址中不允许有间隙。

添加或移除硬盘 ：当添加或移除库中的驱动器时，驱动器的重新编号可能不会立即或自动进行 当物理移除驱动器时，驱动器仍保留在库配置中，但驱动器被描述为 "已移除"，主机无法访问。 移除后保留驱动器编号是为了与配置到驱动器的软件保持连接。 软件预计不久将安装原始硬盘或新硬盘。

在下列条件下，驱动器将重新编号：
  • 安装硬盘时，逻辑和物理编号会自动更新，并可从添加的硬盘中装载或卸载磁带盒。
  • 在运行分区向导将添加的硬盘移入分区之前，SCSI 元素寻址不会更改。
  • 使用 "重置已知驱动器和模块列表"（设置 > 库 > 高级）功能。 重置 "已知驱动器和模块列表 "会使库清点实际存在的驱动器和模块。 此操作会更改向主机报告的 SCSI 元素地址列表，并重新编号驱动器和模块。 此操作无法撤销。 操作完成后，使用逻辑库向导之一根据需要修改逻辑库。
  • 断电或重置不会更改硬盘编号，但出厂重置会在重置过程中运行分区向导时更新编号。

其他图书馆要素

图书馆控制器卡和电源不单独编号。 它们的标识符是所在模块的编号。 有些模块可能包含两个电源，一个上部电源和一个下部电源。 图书馆没有提供任何标识来区分上层和下层电源。

逻辑磁带库

配置逻辑库不会更改 ID 或 PNUM，但会更改 SCSI 元素地址。
