重新连接导销

重新连接导销的过程。

关于此任务

盒带中的第一米磁带是引导带。 卸下导带磁带时，磁带有破损的可能。 重新连接导销后，将数据从受损的盒式磁带中传输出来。 请不要重新使用受损的盒式磁带。

导销重新连接套件包含三个部件：

  • 导向销安装工具 （见图 1 中的 1 ）。 保持盒带门打开的塑料支架。
  • 血盒手动倒带工具 （见图 1 中的 2 ）。 该设备安装到盒带轮轴中，使您可以将磁带卷入及卷出盒带。
  • 引脚供电 （见图 1 中的 3 ）。 导销和 C 形夹。
注意：
  • 只能使用 IBM 导销重新连接套件将导销重新连接至磁带。 使用其他方法重新连接导销会损坏磁带和/或磁带机。
  • 仅在导销与磁带分离时才能对盒式磁带使用此过程，而且必须将盒带中的数据复制到另一盒带上。 复制数据后请销毁损坏的盒带。 该过程可能会影响导销在进带和卸载操作期间的性能。
  • 只能触摸磁带的末端。 如果接触末端以外的其他磁带区域，会损坏磁带表面或边缘，从而可能影响读或写的可靠性。
图 1。 导销重新装配工具

导销重新连接工具包

此过程描述了如何重新连接导销。

要使用 IBM 导销重新连接工具包来重新连接导销：
  1. 将导向销安装工具 (1 in 图 2) 安装到插装盒 2 ，使工具的钩 3 锁定插装盒的门 4。 将该工具向后拉以使盒带门保持打开状态，然后将该工具滑动放到盒带上。 打开工具的枢轴臂 5。

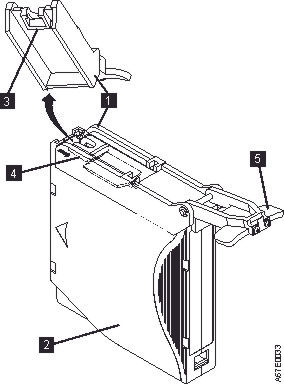

    图 2。 将导向针固定工具安装到弹夹上。 要保持盒带门打开，请将本工具勾住此门，然后将工具拉回。

    将导销连接工具连接至盒带

  2. 要在磁带盒内找到磁带的末端，请将磁带盒手动倒带工具 (1 in 图 3) 安装到磁带盒的轮毂 2 ，将工具的齿插入轮毂的齿之间。 顺时针转动工具，直至看见盒带内的磁带末端。 然后，慢慢地逆时针转动倒带工具，以便将磁带的边缘朝向盒带门 3。
  3. 继续逆时针转动倒带工具，直至大约 13 厘米（5 英寸） 的磁带从盒带门垂下。 必要时请抓住磁带并从盒带中轻轻拉出。
  4. 将倒带工具从盒带中拉出，卸下该工具。 把工具和盒带放在一旁。

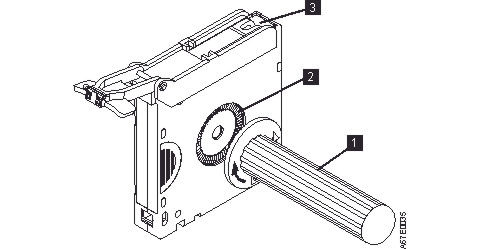

    图 3。 从磁带盒中取出磁带。 顺时针方向转动盒带手动倒带工具，看见磁带末端时，再逆时针方向转动，将磁带卷到盒带门。

    将磁带从盒带中绕出
  5. 在引脚上 (1 in 图 4)，找到 C 形夹的开口面 2。 C 形夹是一个黑色的小部件，用于将胶带 3 固定在插销上。
  6. 用手指将 C 形夹推离导销，然后将其从导销上移走。 把导销放在旁边，并丢弃该夹。

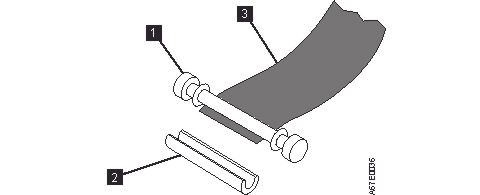

    图 4： 将 C 形夹从导销上卸下。 用手指将 C 形夹推离导销。

    从导销上卸下 C 形夹
  7. 将胶带放在导向销连接工具的对准槽中（见图 5 中的 1 ）。
  8. 将新的 C 形夹放入导向销固定工具上的固定槽 2 中 （图 5 ），并确保夹子的开口面朝上。
  9. 将导向销（步骤 6 ）放入导向销安装工具的空腔 3 （图 5 ）中。
    注意: 为了防止导销滚动到盒带中，在以下步骤中，当磁带折叠到导销上时请小心。
  10. 将磁带折叠在导销上，并用手指将其握住 (请参阅 图 5)。
    注: 请小心确保磁带位于导销上。 如果未能将磁带正确置于导销上的中间位置，将会导致维修过的盒带发生故障。 当磁带正确居中时， 0.25 mm (0.01-in.) 间隙。

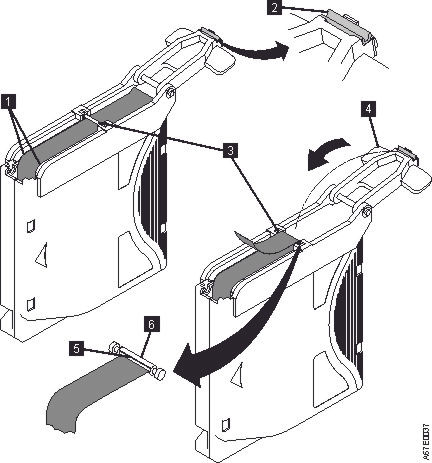

    图 5. 将导销连接至磁带

    将导销连接至磁带

  11. 通过旋转来合上导销连接工具的枢轴臂 4，使 C 形夹咬住导销和磁带。
  12. 旋开枢轴臂，修剪掉多余的磁带 5，将其与重连接的导销 6 对齐。
  13. 用手指将导销从导销连接工具中的凹孔 3 中卸下。
  14. 使用盒带手动倒带工具将磁带卷回盒带中（顺时针卷动磁带）。 确保导销已由导销每一端的引脚固定弹簧片锁定。
  15. 卸下倒带工具。
  16. 从盒带中向上提起导销连接工具的末端，以将其卸下。
