磁带库布局和位置要求

磁带库安装和布局规划信息，包括实现最佳性能的各种规格。

对于桌面安装 - 桌面安装（一个基本模块）不需要额外硬件。

对于机架式安装 - 如果可能，将基本模块安装在机架中间，以便为其上方的七个扩展模块和下方的八个扩展模块提供空间。 详见结构和支持的库配置。

推荐房间尺寸：
  • 67.5 立方米，或
  • 系统周围需留出6英尺的空间（包括24英寸的服务门通道）。
  • 假设通风量为：9英尺层高时为 0.4 次/小时（ACH），11英尺层高时为 0.33 次/小时（ACH）。

安全性

设备的安放位置必须便于控制并监控对该设备的操作。 在确定磁带库的安放位置时，请考虑以下建议的所有安全措施。
磁带库的位置
客户负责该磁带库、磁带库中包含的盒带以及机架上自带盒带的安全。 为防止未经授权访问数据、 IBM 建议将资料库和所有存放在架上的盒式磁带存放在可控制访问的区域。
现场安全措施
客户还负责评估、选择和实施安全性功能部件、管理步骤和应用程序系统以及通信设备中的相应控制。

安全提示： LTO 磁带盒上的客户数据不能通过图书馆网络接口访问。 图书馆网络接口仅用于图书馆状态和控制。 磁带盒的数据通过独立的 SAS 或 FC 接口传输到主机。 如果担心图书馆控制和状态数据的安全问题，用户可以将图书馆安装在专用网络上，而不是公共网络上。

数据安全性
数据安全性通过管理 GUI 来实现。 参见定位管理功能。

位置要求

选择一个符合表 1 标准的地点。
表 1. 地点要求
条件 定义
机架要求 标准 19 英寸机架（最小深度为 1.02. 米），并为计划模块数量留出适当的 "Us"（机架单位）间隙（详见表 2 ）


旧机架 ( IBM PN: 00VJ949 )
最小机架支柱间距： 688.34 mm ( 27.1 In.)
最大机架支柱间距： 904.24 mm ( 35.6 In.)

较新的机架 (PN: 02YA102 )
最小机架支柱间距： 594.36 mm ( 23.4 in.)
最大机架支柱间距： 871.22 mm ( 34.3 in.)
机架空间要求 基本模块占 3U，每个扩展模块占 3U
电源
  • 交流电源电压：100 - 240 伏交流电
  • 线频：50 - 60 赫兹
  • 磁带库位于靠近交流插座的位置。
交流电源线必须始终位于容易接触到的位置。
空气质量
  • 将磁带库放在微粒污染源最少的区域。
  • 此区域最好不要靠近频繁使用的入口和走道、堆积灰尘的耗材堆、打印机以及烟雾弥漫的房间。
  • 过多的粉尘和碎屑会损坏磁带和磁带机。

有关该磁带库的技术规格，请参阅下列各表。

物理规格

表 2. 物理规格
特征 仅产品 打包后
高度 132.2 毫米 ( 5.20 英寸) 330 毫米
宽度 482 毫米（ 18.97 英寸 ）1 635 毫米
长度 912.6 毫米 ( 35.9 英寸) 2 1168 毫米
重量

基本模块：20 千克
扩展模块：13 千克

基础模块：25 千克
扩展模块：19 千克

1包含机架导轨的前盖，留出盒带箱的开口间隙。
2从挡板前端到插入的硬盘槽上风扇的背面。

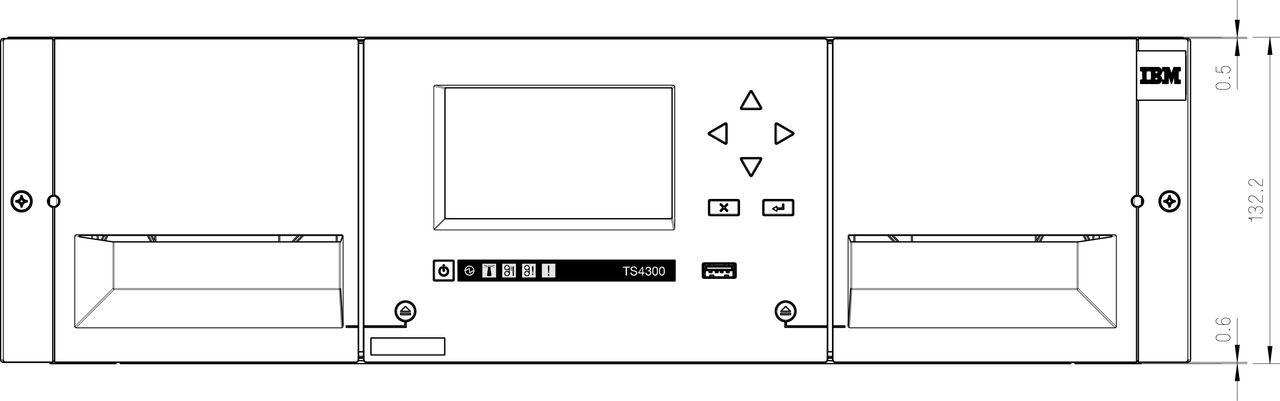

图 1。 前挡板高度

前挡板高度

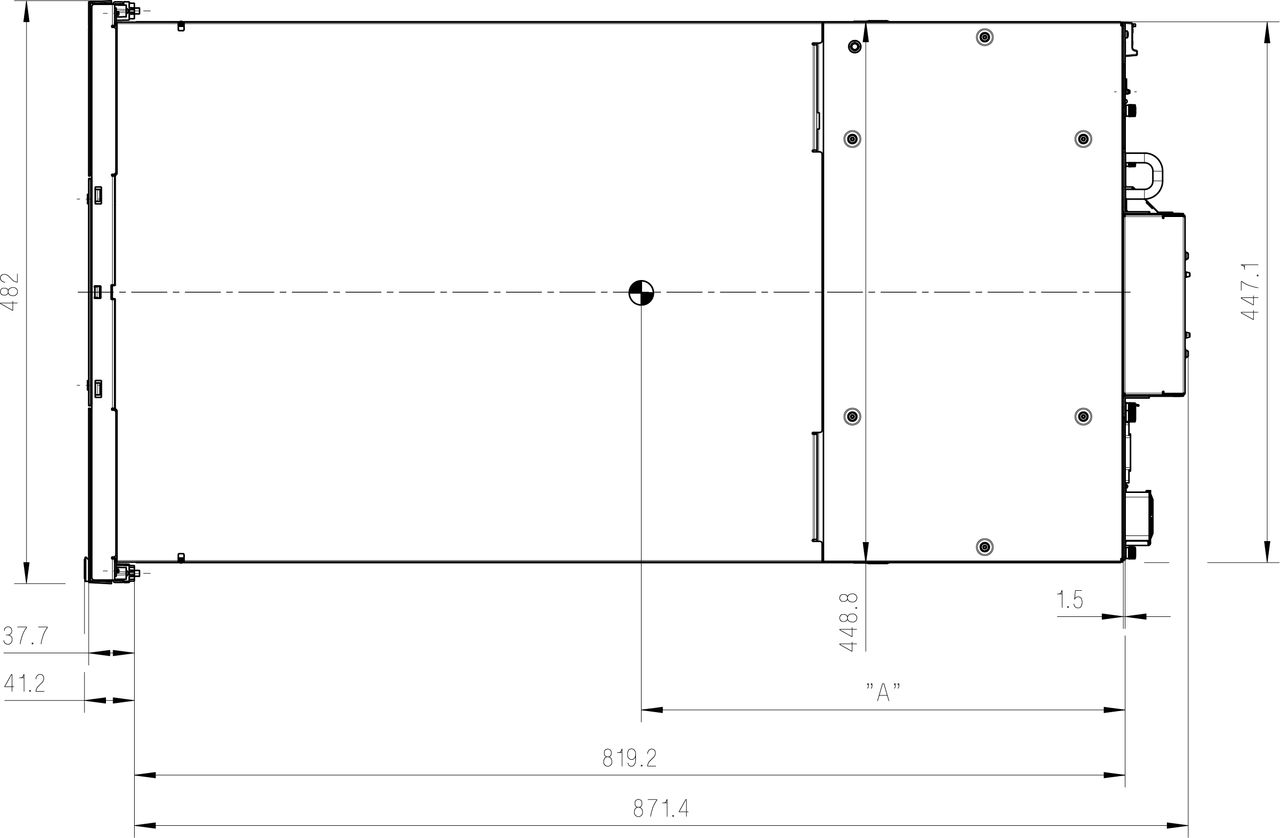

图 2。 从挡板前部到插入的磁带机箱上风扇后部的深度

一个模块（基本模块或扩展模块）的电气规格

表 3. 一个模块（基本模块或扩展模块）的电气规格
特征 规格
最大电流 3.7 A
电压 100 - 240 伏 50/60 赫兹
最大耗电量 370 瓦

噪音规格

表 4. 声学规格
参数 度量
闲置时噪声声功率级别，LwAD（以贝尔计，1 贝尔 = 10 分贝） 6.6
最大噪音声功率级别，LwAD（以贝尔计，1 贝尔 = 10 分贝） 6.8
