规划 LVM 分割站点镜像

在线编辑

您可以使用存储区域网络 (SAN) 来设置位于两个或三个不同位置的磁盘，以进行远程逻辑卷管理器 (LVM) 镜像。 例如，分割站点镜像使用 LVM 来在位于每个不同位置的磁盘子系统之间复制数据以进行灾难恢复。

注： PowerHA® SystemMirror® 只支持两个站点配置。

SAN 是允许您的环境在存储设备与系统（节点）之间建立直接连接的高速网络。 因此，位于不同位置的两个或多个系统可以使用 SAN 网络连接来访问相同物理磁盘。 可以使用 LVM 将远程磁盘合并为一个卷组。 可以将此卷组导入到位于不同位置的节点。

卷组中包含远程磁盘的逻辑卷可以具有最多三个远程镜像。 您可以在每个位置至少设置一个远程镜像。 逻辑卷中存储的数据具有高可用性。 因此，如果环境中发生故障，例如某个位置的所有节点都不可用，那么另一个位置的远程镜像具有最新数据。

PowerHA SystemMirror 在磁盘或节点发生故障后，自动同步所有远程镜像，节点恢复联机。 即使某个磁盘处于 PVREMOVED 状态或 PVMISSING 状态，也会发生自动同步。 自动同步并非对于 LVM 分割站点镜像的所有情况都可用。 如果不可用，那么可以使用 C-SPOC 来同步数据。

规划 LVM 分割站点镜像配置时，还必须规划集群中使用的存储库磁盘。 必须验证是否存在准备就绪的另一个磁盘，可在主磁盘发生故障时用作存储库磁盘。
注: Cluster Aware AIX® 支持实时存储库替换，而不会影响关键集群功能。

示例

下图是使用 SAN 的 LVM 分割站点镜像的配置示例。

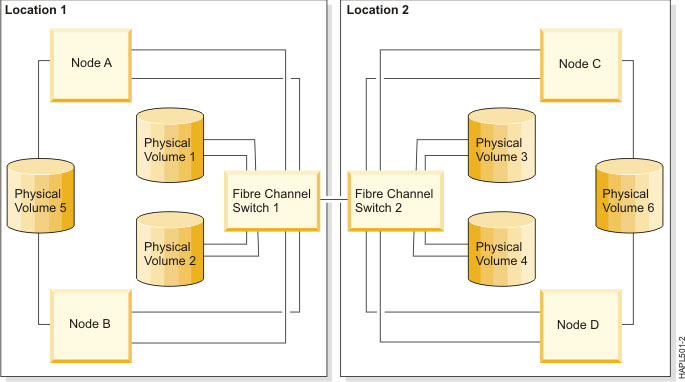

图 1。 使用 SAN 的 LVM 分割站点镜像配置

显示使用使用 SAN 的 LVM 分割站点镜像配置的不同位置的两个环境。
您可以对连接到两个位置中每个位置的至少一个节点的磁盘进行镜像。 在此示例中，物理卷 4 通过光纤通道交换机 1 和光纤通道交换机 2 连接，对于位置 1 上的节点 A 和节点 B 以及位置 2 上的节点 C 可用。 位置 1 上可以有 PV4 的镜像。 仅在一个位置 (PV5 和 PV6) 上连接到节点的磁盘无法跨位置镜像。

您可以使用 AIX LVM 镜像池功能来确保在两个位置之间正确且完整地镜像数据。 如果物理卷 1 和物理卷 2 位于一个镜像池中，并且物理卷 3 和物理卷 4 位于另一个镜像池中，那么 LVM 允许在每个位置上存在一个完整数据副本。 您必须使用 superstrict 镜像池来保证每个位置存在一个完整数据副本。

在此示例中，即使在添加、除去或替换卷组中的磁盘时，您也可以使用镜像池来帮助维护镜像。 您还可以使用 C-SPOC 功能来定义镜像池，并将它们与每个位置上的磁盘关联。
