扩展 Aggregation 样本

了解如何修改用于满足不同需求的聚集流。如果您正在从产品的 V5 和更早版本移植现有聚集流，那么可能也会发现此样本有用。

前两个部分有关扇出流，彼此紧密相关，您必须阅读并了解这两个部分，才能取得设计最有效扇出流的完整画面。
当您设计扇入流时，第三个部分有用。它描述了引起从 AggregateReply 节点消息传播的每个条件，以及关联的事务语义。
仅当两个 MQInput 节点反馈扇入流时，最后一个部分才有关。它描述了如何重新设计您的流以最大化性能。

扇出上的聚集状态控件

AggregateControl 节点的 Control 终端用来传播包含特定聚集操作的状态和跟踪信息的控制消息。您可以使用以下选项连线 Control 终端：

保持它不连线。
将它直接连线到 AggregateReply 节点的 Control 输入终端。仅当两个节点都在相同的消息流中时，直接连线才适用。
将它连线到 MQOutput 节点，并使用 Compute 节点以添加 MQMD，这会将控制消息写入到用户定义队列。相应的 AggregateReply 节点可能位于单独流中，已将从此队列读取的 MQInput 节点连线到其 Control 终端。产品的 V5 和更早版本的现有聚集流可能以这种方式工作。

当选择一个选项时，您必须考虑的因素为：

在产品的前发行版中，仅当 AggregateControl 节点的超时配置设置设为零时，即聚集操作永远不会超时，才允许选项 1。在产品的 V6 中，无论是否使用聚集超时，在所有情况下选项 1 都是最佳解决方案。选项 1 使用最少量的 CPU 存储聚集状态，并简化扇出流。
在产品的 V6 中，使用选项 2 和 3 的流透明缺省为选项 1。将忽略与 AggregateControl 节点的 Control 终端的任何连接，以最大化先前版本的产品的聚集流的效率，而不重写那些流。可以反转此行为，以便通过将以下环境变量导出到 Integration 节点的启动环境，将控制消息发送到 Control 终端（如果已连接 Control 终端）：MQSI_AGGR_COMPAT_MODE=ON
在超时处理方面，选项 2 与选项 1 功能相同，但是在从 Control 终端的消息传播与 AggregateReply 节点的后续处理中会存在其他处理开销。您可以通过不连接 AggregateControl 节点的 Control 终端避免此开销，如选项 1 中。
选项 3 是最复杂的可用选项，您必须了解选择该选项将在消息聚集的性能和行为方面有一些影响。为了使聚集机制中的处理最有效，扇入消息流中的 AggregateReply 节点必须已从扇出消息流中的 AggregateControl 节点接收到信息，然后才能在其 In 终端上接收到消息。
在某些情况下，选项 3 中可能不存在性能和行为影响，例如，在扇出请求消息上执行的处理太快，同时在 Compute 节点中的处理延迟了从 AggregateControl 节点 Control 终端传递消息。此方案可能会导致 AggregateReply 节点的处理发生问题。

但是，如果 AggregateReply 节点上的未知消息超时不是零，那么聚集仍会正常完成。在此情况下，会存储未知应答，并在超时周期之后重新处理，此时，它们会组合在控制状态信息中。未知消息超时到期导致延迟之后，聚集操作仍会正常完成。

如果您将“未知消息超时”设为零，那么在控制消息之前收到的应答会直接传播到 AggregateReply 节点的 Unknown 终端，且不会与剩余的聚集数据组合。

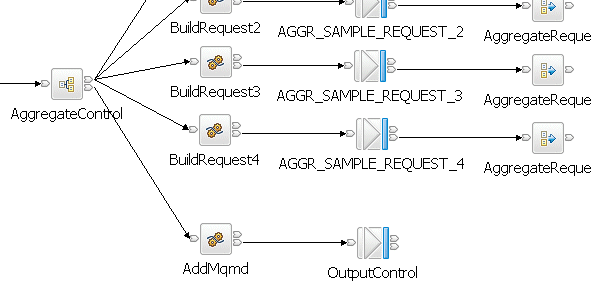

选项 3 类似于以下截断的映像：

AddMqmd Compute 节点包含类似于以下示例的 ESQL，以允许将控制消息写入队列：
```
CREATE COMPUTE MODULE AggregationOut_AddMqmd
    CREATE FUNCTION Main() RETURNS BOOLEAN

    BEGIN
        SET OutputRoot = InputRoot;

        CREATE NEXTSIBLING OF OutputRoot.Properties DOMAIN 'MQMD';

        SET OutputRoot.MQMD.Version = MQMD_CURRENT_VERSION;

        RETURN TRUE;
    END;
END MODULE;
```

管理扇出上的事务

您必须将扇出流上 MQInput 节点的“事务方式”设为“是”，以避免在 AggregateControl 节点已存储控制信息之前，扇入流收到应答消息的可能性。

当扇出流不在事务控制下运行时，正在调用的应用程序可以立即处理 MQOutput 节点编写的每个聚集扇出请求消息。根据这个应用程序的响应，AggregateReply 节点可能会在已存储控制信息之前收到应答。

如果 AggregateControl 节点的 Control 终端连线到 Compute 节点和 MQOutput 节点，即扇入和扇出流位于不同的消息流中，可能发生相同的问题。即使扇出是在事务下完成，事务的扩展数据块是由 MQOutput 节点消息编写，因此仍可以在处理扇入流的“控制”分支时，将应答作为未知处理。在先前部分的选项 3 中讨论了此方案。

如果 AggregateReply 节点上的未知消息超时不是零，那么在两个情况下，聚集仍会正确完成。在指定的秒数之后，会存储并重新处理未知应答，此时，它们组合在控制状态信息中。未知消息超时到期导致延迟之后，聚集操作仍会正常完成。如果您将未知消息超时设为零，那么在控制消息之前收到的应答会直接传播到 AggregateReply 节点的 Unknown 终端，且不会与剩余的聚集数据组合。

总结此部分和前一部分，聚集扇出流的最有效设计确保：

AggregateControl 节点的 Control 终端不连线。
扇出消息流完全在事务控制下运行。

如果您采用最有效的设计选项，那么它会确保先前文本中描述的超时问题类型不会发生。但是，如果不能使用这些选项，您仍可以将 AggregateReply 节点上的未知消息超时参数设为非零值，以确保顺利完成聚集操作。

扇入上的事务上下文

AggregateReply 节点具有三种非错误输出终端：Out、Unknown 和 Timeout。请务必了解从这些不同终端发送消息的时间和原因，并特别注意事务上下文。事务上下文可以由 MQInput 节点拥有，当入局应答消息触发从 AggregateReply 节点的输出时会发生这种情况，或者可以由 AggregateReply 节点自己拥有。

当事务上下文由 AggregateReply 节点拥有时，事务上下文具有典型语义，但是事务控制着重在 AggregateReply 节点，而不是 MQInput 节点，这暗示稍后消息流中产生的错误可能导致 AggregateReply 节点回滚，并将消息传播到其 Catch 终端，而不是 MQInput 节点。从自己事务上下文内部的 AggregateReply 节点传播的消息不是直接从 MQInput 节点提供；AggregateReply 节点是此流调用的输入节点。

AggregateReply 节点的事务行为受其事务方式配置参数控制。您必须确保此设置和 MQInput 节点上的设置相同，以确保 AggregateReply 节点的所有输出都在相同的事务控制级别下。

以下情境在 MQInput 节点的事务控制下：

当 AggregateReply 节点已在其 In 终端上收到聚集中的最后一个应答，且完成的聚集应答消息已从 Out 终端传播。
当 AggregateReply 节点已收到未知应答（不能匹配现有聚集请求的应答），并立即从 Unknown 终端传播（因为未知消息超时设为零，表明不等待）。

以下情境在 AggregateReply 节点的事务控制下：

当未知应答已超时并已由 AggregateReply 节点处理，且已作为等待聚集操作的最后一个应答组合。已从 Out 终端传播完成的聚集应答消息。
当聚集已超时并已由 AggregateReply 节点处理，且已检测到其缺少的应答为存储的未知应答并已组合。已从 Out 终端传播完成的聚集应答消息。
当 AggregateReply 节点已在过去同一时间收到未知应答，且未知消息超时未设为零。如果应答不能与等待的聚集请求组合，那么现在此超时已过期，且 AggregateReply 节点从 Unknown 终端传播消息。
当聚集操作的超时已到期，且其缺少的应答不可用于组合。已从 Timeout 终端传播未完成的聚集应答消息。

避免扇入上的线程匮乏

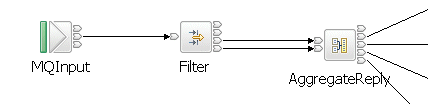

AggregateReply 节点有两个输入终端：In 和 Control。如果您同时使用这两个终端，请记住 Control 终端的使用是可选的，将数据提供给 AggregateReply 节点的最有效方式是，在扇入流的 Filter 节点前包含一个 MQInput 节点。Filter 节点用来根据适当的情况，将入局消息传递到 AggregateReply 节点的 In 或 Control 终端。在消息流中使用此方法，而不是使用两个 MQInput 节点：一个用于 In 终端，另一个用于 Control 终端。扇入流类似于下图：
具有过滤的截断的扇入流
Filter 节点需要类似于以下示例的 ESQL 模块，以确保消息传递到 AggregateReply 节点的适当终端：

CREATE FILTER MODULE FanIn_Filter

    CREATE FUNCTION Main() RETURNS BOOLEAN

    BEGIN
        IF Root.XMLNSC.ComIbmAggregateControlNode IS NULL THEN
            RETURN TRUE; -- wired to In

        ELSE
            RETURN FALSE; -- wired to Control

        END IF;
    END;
END MODULE;

您必须使用单个 MQInput 节点，因为在两个 MQInput 节点之间无法指定必须分发多少附加线程（通过使用附加实例提供）。AggregateReply 节点 In 终端中的流量似乎更高，因此使更多的线程在其输入节点中运行是有用的，但是无法如此配置。因此，节点可能会出现线程匮乏，从而备份应答消息并引起聚集机制延迟。

AggregateControl 节点的 Control 终端连线到队列的输出时此情境才适用。如果您未连线 Control 终端，可以越过这些问题。

如果不能实施之前的解决方案，那么可以强制正在读取控制消息的 MQInput 节点单线程运行。

在 MQInput 节点配置的“高级”面板中，将“排序方式”设置为“按队列排序”。
选择“逻辑顺序”，这会释放所有已配置的其他实例，比便它们可供其他 MQInput 节点使用。

但是，此配置会导致第一个 MQInput 节点的性能严重受限。
