Nó do gráfico

Os nós do Gráfico mostram o relacionamento entre campos numéricos. É possível criar um gráfico usando pontos (também conhecido como um gráfico de dispersão) ou é possível usar linhas. É possível criar três tipos de gráficos de linha, especificando um Modo X nas propriedades do nó.

Modo X = classificar

Configurar o Modo X para Classificar faz com que os dados sejam classificados por valores para o campo plotado no eixo x. Isso produz uma linha única que vai da esquerda para a direita no gráfico. Usar um campo nominal como uma sobreposição produz diversas linhas de diferentes matizes que vão da esquerda para a direita no gráfico.

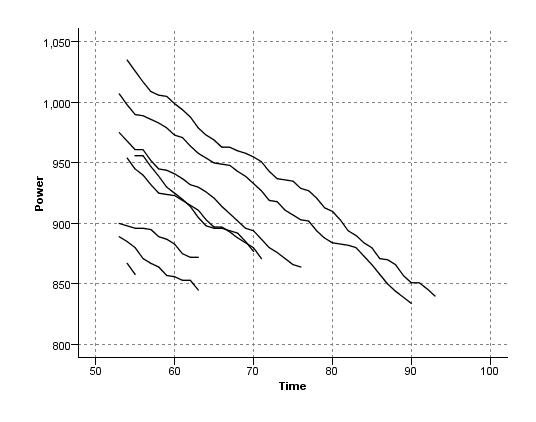

Modo X = sobrepor

Configurar o Modo X para Sobreposição cria diversos gráficos de linhas no mesmo gráfico. Os dados não são classificados para um gráfico de sobreposição; contanto que os valores no eixo x aumentem, os dados serão plotados em uma única linha. Se os valores diminuírem, uma nova linha inicia. Por exemplo, como x se move de 0 para 100, os valores de y serão plotados em uma única linha. Quando x cair abaixo de 100, uma nova linha será plotada, além da primeira. O gráfico finalizado pode ter vários gráficos úteis para comparar várias séries de valores de y. Esse tipo de gráfico é útil para dados com um componente de tempo periódico, como a demanda de energia elétrica em períodos sucessivos de 24 horas.

Modo X = Conforme Lido

Configurar o Modo X como Conforme Lido plota os valores de x e y conforme eles são lidos da origem de dados. Essa opção é útil para dados com um componente de séries temporais em que você se interessa pelas tendências ou padrões que dependem da ordem dos dados. Poderá ser necessário ordenar os dados antes de criar esse tipo de gráfico. Também pode ser útil comparar dois gráficos semelhantes com o Modo X configurado para Ordenar e Conforme Lido para determinar o quanto um padrão depende da ordenação.
