Exibindo diversos cenários em um Decision Optimization Visualização

É possível exibir mais de um cenário em uma página no Visualização visualizar para comparar e validar seu modelo e dados.

Sobre essa tarefa

O procedimento a seguir mostra como exibir dois cenários no mesmo Visualização visualizar usando um gráfico de barras com o Gráfico Editor de Widget Segue também um exemplo que mostra como exibir dois cenários em um gráfico de barras Gráfico Vega

Por exemplo, para exibir gráficos de barra para dois cenários na Visualização visualização:

1. Clique em Gráfico e configure-o clicando no ícone de lápis.
2. No Editor de Widget do Gráfico, expanda o menu Selecionar cenário e escolha Scenario 1 (supondo que seu cenário atual seja Scenario 2) para que você tenha o cenário 1 e o cenário 2 listados.
3. No campo Table , selecione a opção Solution data e selecione solution na lista suspensa.
4. Na área de janela do gráfico de barra, selecione Descending para o Category order, Y-axis para o Bar type e clique em OK para fechar o Editor de Widget do Gráfico Em seguida, um segundo gráfico de barras é exibido mostrando os resultados da solução para o cenário 2.
5. Edite novamente o gráfico e selecione @Scenario no campo Split by da área de janela Gráfico de barras.

Resultados

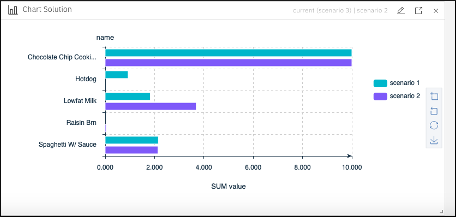

Em seguida, você obtém ambos os cenários no mesmo gráfico de barras:

É possível selecionar muitos tipos diferentes de gráficos no Gráfico Editor de Widget.

Exemplo

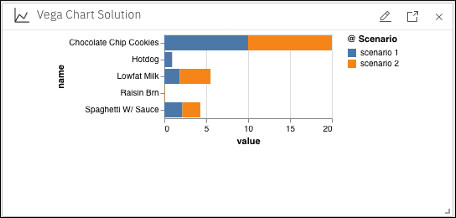

Para exibir gráficos de barras para dois cenários usando o widget Gráfico Vega , é possível escolher de forma semelhante Dados da solução > solução para exibir os mesmos dados, selecionar valor e nome nos campos x e y na seção Chart do Gráfico Vega Editor de Widget. Em seguida, na seção Mark , selecione @Scenario para o campo color Essa seleção fornece o gráfico de barras a seguir com os dois cenários no mesmo eixo Y, distinguidos por cores diferentes:

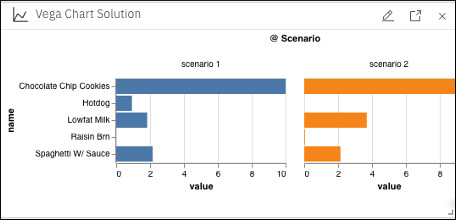

Se você reeditar o gráfico e selecionar @Scenario para a máscara de coluna, obterá os dois cenários em gráficos separados lado a lado, conforme a seguir:

É possível usar muitos tipos diferentes de gráficos que estão disponíveis no campo Mark do Editor de Widgetdo Gráfico Vega

Também é possível selecionar a guia JSON em todos os editores de widget e configurar seus gráficos usando o código JSON. Um exemplo mais avançado de código JSON é fornecido na seção Widgets do Vega Chart em Decision Optimization .
