Grafana 대시보드
스토리지 환경을 모니터링하고 최적화하는 데 사용할 수 있는 대시보드 기능에 대해 알아보세요.
Grafana IBM Storage Insights 대시보드는 두 개의 섹션으로 나뉩니다:

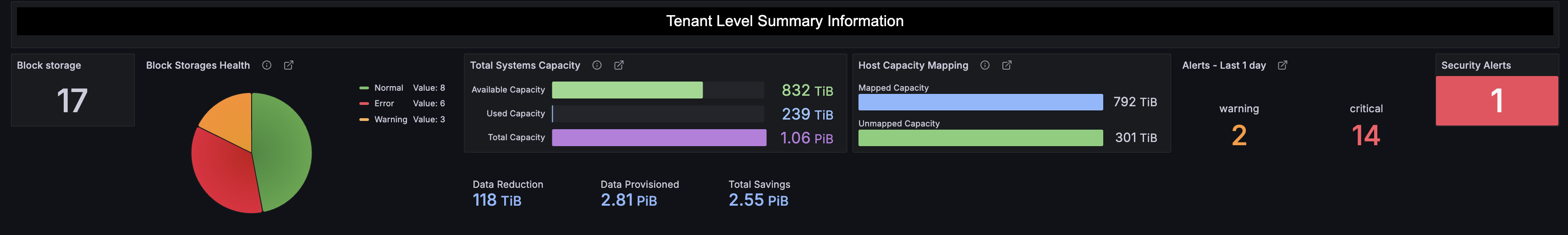

테넌트 수준 요약 정보
블록 스토리지 상태, 용량 정보, 보안 경고를 포함한 알림(있는 경우), 기타 세부 정보 등 테넌트 내의 모든 블록 스토리지 시스템에서 데이터를 제공합니다. 리소스 활용에 대한 이러한 전체적인 관점은 용량 계획 및 최적화에 도움이 됩니다. 테넌트에 추가된 모든 블록 스토리지 시스템의 통합 정보를 제공합니다.
| 메뉴 항목 | 하위 메뉴 항목 | 설명 |
|---|---|---|
| 블록 스토리지 | - | 블록 저장 장치 수를 표시합니다. |
| Block Storage 상태 | - | Block Storage 상태는 테넌트의 모든 장치의 상태를 원형 차트에 자세히 표시합니다. |
| 총 시스템 용량 | 사용 가능한 용량 | 프로비저닝 및 최적화 작업을 위해 예약된 스토리지 시스템에서 사용하지 않은 용량의 양입니다. |
| 사용된 용량 | 오버헤드 용량을 포함하여 사용되는 물리적 용량의 백분율입니다. 사용 가능한 용량보다 더 많은 물리적 용량을 사용할 수 없으므로 이 값은 항상 100%보다 작거나 같아야 합니다. | |
| 총 용량 | 스토리지 시스템의 총 용량입니다. | |
| 데이터 감축 | - | 데이터를 저장하는 데 필요한 사용 가능한 용량을 줄이는 데 사용됩니다. |
| 프로비저닝된 데이터 | - | 시스템에 작성된 모든 볼륨의 총 용량(호스트에 맵핑되지 않은 볼륨 포함)입니다. |
| 총 절감 | - | 씬 프로비저닝 및 데이터 감소 기술을 통해 풀, 시스템 또는 볼륨에 저장되는 사용 가능한 용량의 총량입니다. 이 절약된 용량은 사용된 용량과 프로비저닝된 총 용량의 차이입니다. |
| 호스트 용량 매핑 | 맵핑된 용량 | 스토리지 시스템에 매핑되거나 할당된 스토리지 시스템의 총 볼륨 공간입니다. |
| 맵핑 해제된 용량 | 스토리지 시스템에 맵핑되거나 지정되지 않은 스토리지 시스템의 총 볼륨 공간입니다. | |
| 경보 | - | 알림 창에는 지난 24시간 동안 모든 차단된 저장 장치에 대한 중요, 경고, 정보 알림의 개수와 해당 알림의 승인 상태가 표시됩니다. |
| 보안 알림 | - | 보안 경고는 테넌트에 있는 다양한 IBM Storage Virtualize 및 IBM Storage FlashSystem 제품에 대한 잠재적인 랜섬웨어 공격의 총 수를 나타냅니다. |

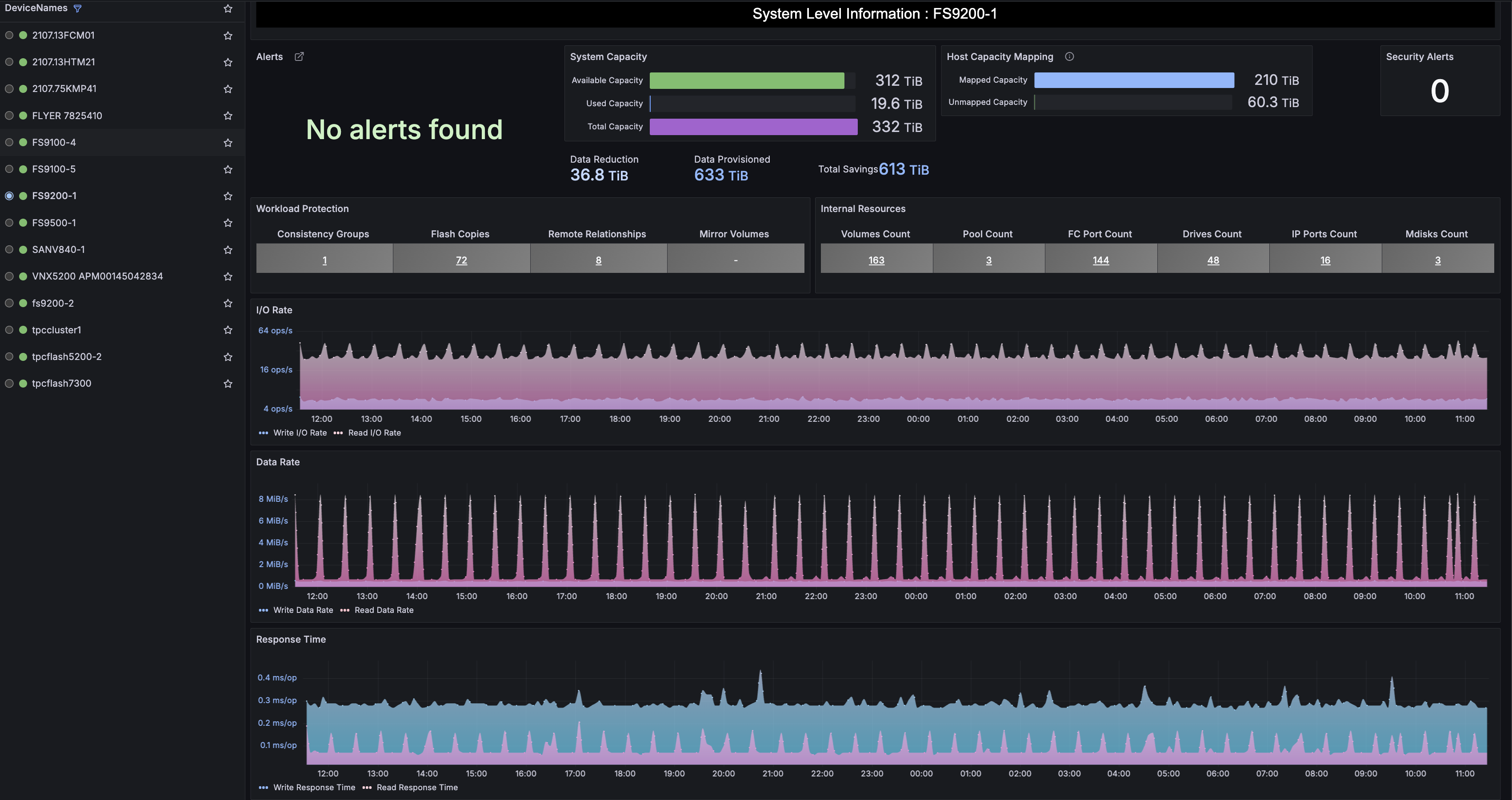

시스템 수준 정보
용량 정보, 보안 경고(있는 경우) 등 선택한 개별 저장 장치에 대한 데이터를 표시합니다. 이를 통해 특정 시스템에 대한 자세한 분석과 모니터링을 지원하여 스토리지 리소스를 더 잘 관리하고 최적화할 수 있습니다. 다음과 같은 패널이 있습니다:
- 장치 이름: 모든 블록 저장 장치 목록을 표시합니다. 목록에서 원하는 장치를 선택하면 해당 특정 장치에 대한 정보가 시스템 수준 정보 패널에 표시됩니다.
- 워크로드 보호: 일관성 그룹, 플래시 복사본, 원격 복제 및 미러 볼륨으로 구성됩니다. 자세한 내용은 표 3을 참조하세요.
- 내부 리소스: 볼륨 수, 풀 수, FC 포트 수, 드라이브 수, IP 포트 수, Mdisk 수로 구성됩니다. 자세한 내용은 표 4를 참조하세요.
- I/O 속도: 스토리지 시스템에서 비순차적 읽기 및 쓰기 작업의 초당 평균 I/O 작업 수를 나타냅니다.
- 데이터 속도: 스토리지 시스템에서 읽기 및 쓰기 작업을 위해 전송된 초당 평균 메비바이트 수를 나타냅니다.
- 응답 시간: 스토리지 시스템의 각 I/O 작업(읽기 및 쓰기)을 서비스하는 데 필요한 평균 밀리초 수를 나타냅니다.
- 온도 메트릭: 저장 장치의 환경 상태를 모니터링하기 위해 변동하는 온도를 표시합니다.
- 전력 메트릭: 전력 효율성(Raw TB) 및 소비된 총 전력의 메트릭을 볼 수 있습니다.
| 메뉴 항목 | 하위 메뉴 항목 | 설명 |
|---|---|---|
| 경보 | - | 알림 패널에는 지난 24시간 동안 모든 차단된 저장 장치에 대한 중요, 경고, 정보 알림의 개수와 해당 알림의 승인 상태가 표시됩니다. |
| 시스템 용량 | 사용 가능한 용량 | 스토리지 시스템 풀에서 프로비저닝 및 최적화 태스크용으로 예약되어 있으며 사용하지 않은 용량의 크기입니다. |
| 사용된 용량 | 오버헤드 용량을 포함하여 사용된 풀의 물리적 용량 비율입니다. 풀에서 사용 가능한 용량을 초과하는 물리적 용량을 볼륨에 사용할 수는 없으므로 이 값은 항상 100%보다 작거나 같습니다. | |
| 총 용량 | 선택한 장치의 스토리지 시스템 내 총 용량입니다. | |
| 호스트 용량 매핑 | 맵핑된 용량 | 호스트에 매핑되거나 할당된 모든 블록 스토리지 시스템의 총 볼륨 공간입니다. |
| 맵핑 해제된 용량 | 호스트에 매핑되지 않은 모든 블록 스토리지 시스템의 총 볼륨 공간입니다. | |
| 데이터 감축 | - | 데이터를 저장하는 데 필요한 사용 가능한 용량을 줄이는 데 사용됩니다. |
| 프로비저닝된 데이터 | - | 시스템에 작성된 모든 볼륨의 총 용량(호스트에 맵핑되지 않은 볼륨 포함)입니다. |
| 총 절감 | - | 씬 프로비저닝 및 데이터 감소 기술을 통해 풀, 시스템 또는 볼륨에 저장되는 사용 가능한 용량의 총량입니다. 이 절약된 용량은 사용된 용량과 프로비저닝된 총 용량의 차이입니다. |
| 메뉴 항목 | 하위 메뉴 항목 | 설명 |
|---|---|---|
| 일관성 그룹 | 이름 | 일관성 그룹의 이름을 나타냅니다. |
| 관계 | 소스 볼륨과 대상 볼륨 간에 정의된 연결로 운영 중 시스템 전반에서 데이터 일관성을 유지하는 데 도움이 됩니다. | |
| 소스 스토리지 시스템 | 일관성 그룹의 원본 데이터 볼륨이 포함된 스토리지 시스템입니다. | |
| 상태 | 일관성 그룹의 상태입니다. | |
| 대상 스토리지 시스템 | 데이터 볼륨이 복사되는 스토리지 시스템입니다. | |
| 유형 | 일관성 그룹의 유형을 나타냅니다. | |
| 플래시 사본 | 이름 | FlashCopy 이름을 나타냅니다. |
| 소스 볼륨 | 특정 시점의 복사본이 생성되는 원본 스토리지 볼륨을 나타냅니다. | |
| 대상 볼륨 | 소스 볼륨의 특정 시점 복사본이 저장된 대상 볼륨을 가리킵니다. | |
| 상태 | FlashCopy 작업의 현재 상태를 나타냅니다. | |
| 할당된 소스GiB | 소스 볼륨에서 사용하는 용량을 나타냅니다. 씬 프로비저닝된 볼륨의 경우, 볼륨에서 사용하는 용량이 볼륨의 프로비저닝된 용량보다 작습니다 | |
| 할당된 대상GiB | 대상 볼륨에서 사용하는 용량을 나타냅니다. 씬 프로비저닝된 볼륨의 경우 볼륨에서 사용되는 용량은 볼륨의 프로비저닝된 용량보다 적습니다. | |
| 소스 풀 | 소스 볼륨의 용량이 할당되는 스토리지 풀을 나타냅니다. | |
| 대상 풀 | 특정 시점 사본이 저장되는 대상 볼륨의 용량을 제공하는 스토리지 풀을 의미합니다. | |
| 원격 관계 | 이름 | 원격 관계의 이름을 나타냅니다. |
| 소스 볼륨 | 원격 관계에서 데이터가 대상 볼륨으로 복제되는 원본 스토리지 볼륨입니다. | |
| 대상 볼륨 | 소스 볼륨에서 복제된 데이터를 수신하는 원격 스토리지 시스템의 볼륨입니다. | |
| 일관성 그룹 | 일관성 그룹의 이름을 나타냅니다. | |
| 상태 | 원격 관계의 상태입니다. | |
| 유형 | 원격 복제의 유형을 나타냅니다. | |
| 소스 풀 | 소스 볼륨의 용량이 할당되는 스토리지 풀을 나타냅니다. | |
| 대상 풀 | 특정 시점 사본이 저장되는 대상 볼륨의 용량을 제공하는 스토리지 풀을 의미합니다. | |
| 순환 주기 | 소스 볼륨과 대상 볼륨 간에 데이터 복제가 발생하는 정의된 간격입니다. | |
| 소스 스토리지 시스템 | 소스 볼륨을 호스팅하는 스토리지 시스템입니다. | |
| 대상 스토리지 시스템 | 대상 볼륨을 호스팅하는 원격 스토리지 시스템입니다. | |
| 미러 볼륨 | - | 볼륨 미러링은 볼륨의 복사본을 두 개 만드는 데 도움이 됩니다. 각 볼륨 사본은 서로 다른 풀에 속할 수 있으며 각 사본에는 볼륨과 동일한 프로비저닝된 용량이 제공됩니다. |
| 하위 메뉴 항목 | 설명 | |
|---|---|---|
| 볼륨 수 | 볼륨 이름 | 사용 가능한 경우 볼륨의 이름 또는 레이블입니다. 이 값은 스토리지 시스템 내에서 볼륨을 고유하게 식별합니다. |
| 볼륨 ID | 스토리지 시스템에 정의된 볼륨의 ID입니다. 볼륨 ID는 일련 번호 또는 내부 ID입니다. | |
| 상태 | 볼륨의 상태입니다. 상태에는 정상, 경고, 오류, 알 수 없음, 온라인, 오프라인, 동기화, 성능 저하, 제외됨, 연결할 수 없음이 있습니다. 상태 열의 기존 상태에 (위협 감지됨) 레이블이 추가됩니다. 예를 들어 볼륨의 상태가 경고이고 해당 볼륨에서 랜섬웨어 위협이 감지된 경우 상태는 경고(위협 감지됨)로 표시됩니다. 경고를 승인하면 상태는 경고(위협 감지됨) 승인됨이 됩니다. 상태를 통해 볼륨의 상태를 판별하고 어떤 조치를 취해야 하는지를 판별할 수 있습니다. | |
| 풀 이름 | 디스크에 맵핑된 스토리지 시스템의 볼륨이 들어 있는 풀의 이름입니다. | |
| 호스트 | 스토리지 시스템 호스트 연결에 정의된 호스트의 이름입니다. | |
| 압축됨 | 볼륨이 압축되었는지 여부를 나타냅니다. | |
| IO 그룹 | 단일 격납장치 내에서 노드의 각 쌍은 입/출력(I/O) 그룹으로 알려져 있습니다. | |
| 노드 | I/O 그룹을 형성하는 노드입니다. | |
| 씬 프로비저닝됨 | 볼륨에서 씬 프로비저닝의 유형(있는 경우)입니다. 다음 유형이 볼륨에 대해 표시될 수 있습니다.
|
|
| 볼륨 용량 | 볼륨에 커미트된 총 스토리지 공간의 크기입니다. 씬 프로비저닝된 볼륨의 경우 이 값은 볼륨의 프로비저닝된 용량을 나타냅니다. | |
| 풀 수 | 풀 이름 | 풀의 이름 또는 레이블(사용 가능한 경우). 이 값은 풀을 고유하게 식별합니다. |
| 상태 | 풀의 상태입니다. 상태에는 정상, 경고, 오류, 알 수 없음, 온라인, 오프라인, 동기화, 성능 저하, 제외됨, 연결할 수 없음이 있습니다. | |
| 암호화 | 드라이브가 암호화되어 있는지 여부를 나타냅니다. | |
| MDisk | 풀에서 할당되는 MDisk의 수입니다. | |
| 드라이브 | 풀에서 할당된 드라이브 수입니다. | |
| 볼륨 | 풀에서 할당된 볼륨 수입니다. | |
| 고체 상태 | 풀에 솔리드 스테이트 디스크 드라이브가 포함되어 있는지 여부를 나타냅니다. 풀에 솔리드 스테이트 디스크 및 기타 디스크가 포함되어 있으면 ' Mixed ' 값이 표시됩니다. |
|
| 사용된 용량 | 데이터 감소 기술이 적용된 후 풀의 데이터가 소비하는 가용 용량의 양입니다. | |
| 사용 가능한 용량 | 풀에서 아직 사용되지 않은 사용 가능한 용량의 크기입니다. | |
| 압축 비율 | 스토리지 시스템의 모든 관리 디스크에 대한 압축되지 않은 데이터 크기 대 압축된 데이터 크기의 비율입니다. | |
| FC 포트 개수 | 이름 | FC 포트의 이름 또는 레이블입니다. |
| 노드 | 포트가 연결된 노드입니다. | |
| 상태 | FC 포트의 상태입니다. 상태에는 정상 아님, 경고, 오류 등이 있습니다. | |
| 속도(GB/S) | 초당 기가비트 단위의 FC 포트 속도. | |
| 드라이브 수 | 이름 | 드라이브의 이름 또는 레이블입니다. |
| 상태 | 디스크 또는 드라이브의 상태입니다. 이 상태를 사용하여 디스크 또는 드라이브 조건을 판별하고 조치를 수행해야 하는지 여부를 판별할 수 있습니다. 예를 들어, 디스크가 오류 상태인 경우 즉시 조치를 수행하여 문제를 정정하십시오. 디스크가 운영 상태인 경우 정상적으로 운영 중이므로 추가 조치가 필요하지 않습니다. | |
| RAID 어레이 | 드라이브가 속한 RAID 어레이의 이름입니다. | |
| 클래스 | 디스크 또는 드라이브의 기술 유형(예: 솔리드 스테이트 드라이브, NVMe SSD, 스토리지 클래스 메모리, 플래시, 파이버 채널(FC), SATA 및 기타 유형)입니다. | |
| 속도(RPM) | 디스크의 분당 회전 수입니다. | |
| 용량(GiB) | 압축되지 않은 디스크 또는 드라이브의 경우 용량은 물리적 용량과 동일하고
포맷되지 않은 스토리지 공간의 총 크기를 표시합니다. 압축 디스크 또는 드라이브의 경우 용량은 디스크 또는 드라이브에 작성될 수 있는 데이터의 예상 크기입니다. 드라이브 압축은 데이터 크기를 줄이는 데 사용되므로 이 값은 물리적 용량보다 큽니다. |
|
| 암호화 | 드라이브가 암호화되어 있는지 여부를 나타냅니다. | |
| 공급업체 | 공급업체의 이름입니다. | |
| 모델 | 모델 번호입니다. | |
| 일련 번호 | 드라이브의 일련 번호입니다. | |
| 펌웨어 | 펌웨어 정보를 표시합니다. | |
| 압축됨 | 디스크 또는 드라이브가 작성된 데이터를 자동으로 압축하는 인라인 데이터 압축을 사용하는지 여부를 표시합니다. | |
| IP 포트 수 | 이름 | IP 포트의 이름입니다. |
| Ackno | 사용자가 IP 포트의 상태를 승인됨으로 표시했는지 여부를 표시합니다. 수신확인됨 상태는 상태가 검토되어
해결되거나 무시될 수 있음을 나타냅니다. 수신확인됨 상태는
관련 상위 레벨 자원의 상태를 판별할 때에는 사용되지 않습니다. 예를 들어, IP 포트의 상태가 ' IP 포트의 오류 상태가 확인되면 해당 상태는 스토리지 시스템의 전체 상태를 확인하는 데 사용되지 않습니다. 이 경우 스토리지 시스템의 다른 내부 리소스가 ' |
|
| IQN | iSCSI 포트 이름을 한정했습니다. | |
| 호스트 연결 | 포트가 호스트에 연결하도록 구성되어 있는지 여부를 나타냅니다. | |
| 스토리지 연결 | 포트가 스토리지에 연결하도록 구성되어 있는지 여부를 나타냅니다. | |
| 관리 | 포트가 관리 명령용으로 구성되었는지 또는 관리 명령용으로만 사용되는지 여부를 나타냅니다. | |
| 노드 | 포트가 연결된 노드입니다. | |
| 속도(GB/S) | 포트와 노드 간 링크의 협상된 속도입니다. | |
| 상태 | IP 포트의 구성 상태와 링크 상태를 나타냅니다. 상태를 사용하여 포트의 상태와 조치를 취해야 하는지 여부를 판별하십시오. 예를 들어, IP 포트에 구성되지 않은 상태가 있는 경우 포트에 대해 iSCSI 주소가 구성되지 않은 이유를 조사하려고 할 수 있습니다. 또한 IP 포트가 비활성 상태인 경우, 포트 링크가 활성 상태가 아닌 이유를 조사할 수도 있습니다. |
|
| storage_system | 스토리지 시스템의 이름입니다. | |
| MDisk 수 | 이름 | MDisk의 이름입니다. |
| 사용 가능한 용량 | MDisk에서 아직 사용되지 않은 사용 가능한 용량의 양입니다. | |
| 용량(GiB) | 관리 디스크에 있는 총 스토리지 공간입니다. | |
| 클래스 | 관리 디스크의 기술 유형입니다(예: 티어 0 및 티어 1 플래시 SSD(Solid-State Drive), NVMe SSD, Storage Class Memory, 엔터프라이즈 및 니어라인 HDD(Hard Disk Drive) 및 기타 유형). 내부 로컬 디스크로 구성된 관리 디스크는 클러스터에 의해 자동으로 분류되지만, 외부 디스크를 구성하는 관리 디스크는 사용자가 수동으로 분류해야 합니다. | |
| 드라이브 압축 | 스토리지 시스템에서 특정 관리 디스크의 비압축 데이터 크기와 압축 데이터 크기의 비율입니다. | |
| 모드 | 관리 디스크의 할당 모드입니다. 다음과 같은 할당 모드가 표시될 수 있습니다.
|
|
| 풀 | 관리 디스크가 속한 관리 디스크 그룹의 이름입니다. 관리 디스크가 원시 풀과 연관되거나 아직 풀에 지정되지 않은 경우, 관리 디스크가 관리되지 않고 있으며 ' None ' 값이 표시됩니다. |
|
| 상태 | 관리 디스크의 상태입니다. 상태를 통해 관리 디스크의 상태 및 조치를 취해야 하는지 여부를 판별할 수 있습니다. 예를 들어 관리되는 디스크의 상태가 ' Error '인 경우 즉시 조치를 취하여 문제를 해결하세요. |
|
| 총 압축 | 스토리지 시스템의 모든 관리 디스크에 대한 압축되지 않은 데이터 크기 대 압축된 데이터 크기의 비율입니다. | |
| 볼륨 | 관리 디스크에 부분적으로 또는 전체적으로 상주하는 볼륨 수입니다. |
중요: 새 창이나 열을 추가하여 Grafana 대시보드를 구성할 수 있습니다. 데이터에 액세스하려면 IBM Storage Insights REST API Swagger 문서를 참조하세요.
경고:
앞으로 새 버전의 Grafana 대시보드를 업데이트하면 대시보드의 구성을 덮어쓰게 됩니다.
