외부 LED를 사용하여 검증

외부 LED의 상태 및 색상을 사용하면 IBM® QRadar® Network Packet Capture 설치를 확인하고 문제점을 해결할 수 있습니다.

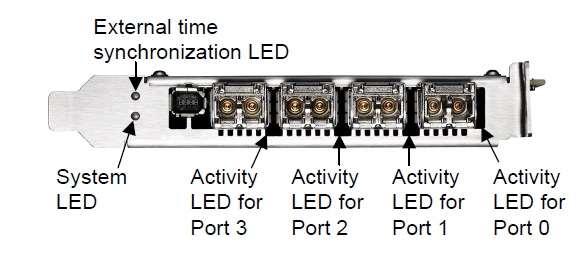

다음 이미지는 SmartNIC에서 각 라이트의 위치 및 기능을 보여줍니다.

팁:

IBM제공하는 어플라이언스를 사용하는 경우 SYSLOGS 메시지를 검토하여 캡처 네트워크 인터페이스 카드의 시간 동기화 및 상태를 확인할 수도 있습니다. 자세한 정보는 시간 동기화 확인을 참조하십시오.

활동 LED

다음 표에서는 활동 LED의 색상으로 표시되는 일반 상태에 대해 설명합니다.

표 1. 활동 LED 및 어플라이언스의 작동 상태.
상태 및 색상	조건
끄기	드라이버가 로드되지 않거나, 이더넷 링크가 작동되지 되거나, 포트 연결이 끊어져 있습니다.
항상 초록색	드라이버가 로드되고 이더넷 링크가 작동되지만 트래픽이 없습니다.
초록색 깜박임	드라이버라 로드되지만 이더넷 링크에 트래픽이 있습니다.

다음 표에서는 시스템 LED의 색상으로 표시되는 일반 상태에 대해 설명합니다.

표 2. 시스템 LED 및 어플라이언스의 작동 상태.
상태 및 색상	조건
끄기	전원이 꺼져 있습니다.
항상 빨간색	시작되고 전원이 켜진 동안 SmartNIC에서 전원 공급 장치를 확인합니다.
빨간색 깜박임	시작되고 전원이 켜진 후에 복구 불가능한 하드웨어 오류가 발생했습니다.
항상 노란색	시작되어 전원이 켜진 동안 전원 공급 장치가 작동 중입니다.
노란색 깜박임	하드웨어 로그에 새 항목이 있습니다.
항상 초록색	FPGA가 로드되고 시스템이 실행 중입니다.

다음 표에서는 외부 시간 동기화 LED의 색상으로 표시되는 일반 상태에 대해 설명합니다.

표 3. 외부 시간 동기화 LED 및 어플라이언스의 작동 상태.
상태 및 색상	조건
끄기	드라이버가 로드되지 않거나 PTP(Precision Time Protocol) 포트의 이더넷 링크가 작동 중지 상태입니다.
항상 노란색	PTP 포트의 이더넷 링크가 작동 중입니다.
