ABAP センサーを使用した SAP のモニター

Instana SAP Java Connector がサポートする以下のオペレーティングシステムに対応しており、ローカルおよびリモートでの監視が可能です：

• ローカル監視の場合（ Instana エージェントがABAPサーバーと同じホストにインストールされている場合）：

  • AIX
  • Linux (x86 および IBM PowerPC 64 ビット LE)
  • Windows

• リモート監視の場合（ Instana エージェントが別のホストにインストールされ、ABAPサーバーにリモート接続する場合）：

  • AIX
  • Linux (x86 および IBM PowerPC 64 ビット LE)
  • Windows
  • IBM i ( OS/400 PASE)
  • Apple macOS (64 ビット-Intel および Apple silicon)
  注： リモート監視については、 SAP は IBM i を含むあらゆるプラットフォーム上で動作させることができ、これらのプラットフォームに Instana エージェントをインストールすることでリモート監視が可能です。

SAP Java Connector でサポートされているオペレーティングシステムの詳細については、 「サポート対象の OS」 を参照してください。

ABAP センサーは、以下の SAP バージョンをサポートします。

• SAP R/3 3.1
• S/4 HANA 以降
• SAP Java コネクタ 3.1.8 以降

SAP JCo ライブラリーを Linuxベースのシステムに追加するには、以下の手順を実行します。

1. ディレクトリ /opt/instana/agent 内で、インストール済みの Instana エージェントを探してください。

2. Instana エージェントのインストールディレクトリ内に、 system/com/sap/sapjco3/<Major>.<Minor>.<patch> ディレクトリを作成します

ここで、 system/com/sap/sapjco3/3.1.13 Majorは3、Minorは1、patchは13です。

使用する JAR バージョンに基づいてこれらの値を更新します。

以下の手順では、例として SAP JCo 3.1.13 を扱います。使用するJARファイルのバージョンに合わせて、このURLを修正してください：

1. 次のようなディレクトリ構造が設定されていることを確認してください。/opt/instana/agent/system/com/sap/sapjco3/3.1.13 。

2. ダウンロードして解凍するSAPJCo パッケージに記載されている指示に従ってください。Readme.txtファイル。

   JCoのインストールはプラットフォームに依存するため、 Instana エージェントが実行されるプラットフォームに対応したJCoのバージョンをダウンロードする必要があります。 ABAPセンサーは、 Instana エージェントと同じコンピュータに展開され、 SAP システムと通信してメトリクスを取得します。

3. ファイルを .zip ダウンロードして解凍したら、解凍されたフォルダからファイルを sapjco3.jar/opt/instana/agent/system/com/sap/sapjco3/3.1.13/ ディレクトリにコピーしてください。

   注： この /opt/instana/agent/system/com/sap/sapjco3/3.1.13/ ディレクトリにはセンサーの設定に不要なファイルが多数含まれているため、ファイルを .zip 直接このディレクトリに解凍しないでください。 必要なのは、このディレクトリ内のファイル sapjco3.jar と、OS固有のライブラリファイル1つだけです。

4. /opt/instana/agent/system/com/sap/sapjco3/3.1.13/ディレクトリで、'sapjco3.jarファイルを'sapjco3-3.1.13.jarにリネームする。

   注： 指定されたディレクトリには、.jar ファイルが1つだけ含まれている必要があります。 この例では、.jar ファイルは sapjco3-3.1.13.jar.

5. OS-specificライブラリファイルを '/opt/instana/agent/system/com/sap/sapjco3/3.1.13/ディレクトリに置く。 ファイルの拡張子は '.dllまたは '.so です。

   ファイルをディレクトリーに配置した後、ディレクトリーは以下のように表示される必要があります。 以下の例は、ファイルを配置した後の Linuxベースのインストール・ディレクトリーを示しています。

   ls /opt/instana/agent/system/com/sap/sapjco3/3.1.13/
   libsapjco3.so  sapjco3-3.1.13.jar


   拡張子が .dll または .soのファイルは名前変更しないでください。

6. ファイル configuration.yaml 内の パラメータ libpath を に更新してください /opt/instana/agent/system/com/sap/sapjco3/3.1.13/。 詳細については、 「設定パラメータ」 を参照してください。

Instana SAP のABAPセンサーについて、ローカルおよびリモートでの監視の両方をサポートしています。

ABAPセンサーをABAPインスタンスに直接接続するには、以下の例に示すように、 ロー カルまたはリモートの設定を追加してください。 パラメータに適切な値を入力してください。 メトリックのデフォルトのポーリング間隔は 60 秒に設定されています。

ABAPセンサーを設定して、メッセージサーバー経由でABAPインスタンスに接続することができます。

SAP メッセージサーバーを介してABAPインスタンスに接続するには、次の例に示すような設定を使用してください

# SAP ABAP
com.instana.plugin.sap.abap:
  remote : # Connecting via Message Server
    - host: 'remote.messageserver-host.com'
      port: '3600' # Default port for Message Server
      type: 'message_server'
      client: '100'
      user: 'User1'
      password: 'password'
      group : 'PUBLIC' # Optional, Default is PUBLIC
      lang: 'en'
      pool_capacity: '10'
      libpath: <INSERT_SAP_JCO_LIBRARY_LOCATION>
      # path to JCo drivers. For static agent configuration details, follow documentation.
      poll_rate: 60 # seconds


SAP のABAPインスタンスまたはメッセージサーバーが外部クライアントからの直接接続を許可せず、代わりに経由した接続を必要とする場合は、ファイル configuration.yaml に以下の SAProuter追加パラメータを追加する必要があります：

sap_router: '/H/saprouter-host'


がデフォルトのポートとは SAProuter 異なるポートで実行 3299されている場合は、次のようにポート番号を指定できます：

sap_router: '/H/saprouter-host/P/saprouter-port'


YAML ファイル内のABAPセンサー設定で指定されたユーザーが、 SAP JCoからメトリクスを取得する権限を持っていることを確認してください。

SAP JCo からメトリックをプルするには、 SAP ユーザー・アカウントで以下の Authorization Object パラメーターを指定する必要があります。

Authorization Object: S_RFC
    RFC_TYPE: Function Module
    RFC_NAME: *
    Activity: Execute

Authorization Object: /SDF/E2E
    Activity: 03

Authorization Object: S_ADMI_FCD
    S_ADMI_FCD: ST0R

Authorization Object: S_RZL_ADM
    Activity: 03

Authorization Object: S_TABU_DIS
    DICBERCLS: &NC&,EDI0,SA,SC,SS,SPWD
    Activity: 03


メトリックを表示するには、以下のステップを実行します。

1. Instana のUIのサイドバーで、 「インフラストラクチャ」 を選択します。
2. 「マップ」 タブで、 SAPに固有のタワーをクリックします。
3. 「ダッシュボードを開く」 をクリックします。

収集されたすべてのメトリックを含む SAP ダッシュボードを表示できます。

Platformでメトリックを表示するには、以下の手順を実行します。

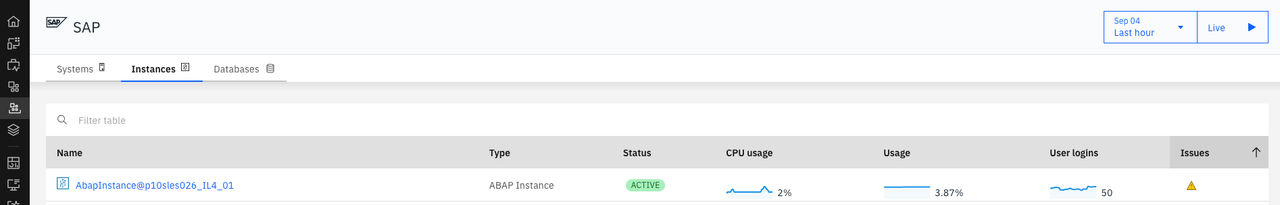

1. Instana のUIにあるナビゲーションメニューから、 「Platform 」>「 SAP 」を選択します。 システム、 インスタンス、およびデータベースの一覧を表示できます。
2. ABAP センサーに接続されている SAP インスタンスを表示するには、 「インスタンス」 タブをクリックします。 センサー名は として表示されています AbapInstance@HostName_SID_InstanceID。

以下の表に、ABAP センサーによるメトリック収集の頻度の概要を示します。

SAPABAP センサーは、さまざまなシナリオの組み込みイベントを生成します。 詳細については、組み込みイベントリファレンス。
