PCIe3 2 ポート 40 GbE NIC RoCE QSFP+ アダプター (FC EC3A および FC EC3B; CCIN 57BD)
フィーチャー・コード (FC) EC3A および FC EC3B アダプターの仕様およびオペレーティング・システム要件について説明します。
概要

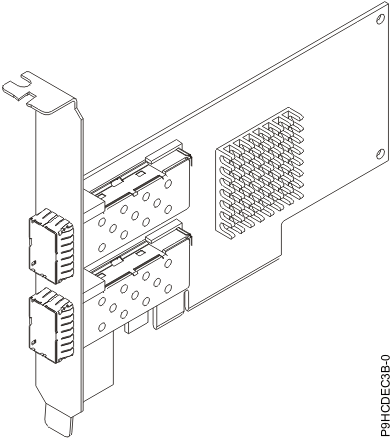

FC EC3A および FC EC3B は PCIe 第 3 世代 (PCIe3)、デュアル・ポート、40 ギガビット・イーサネット (GbE) アダプター (PCIe 3.0 ホスト・バス・インターフェース付き) です。 FC EC3A はロー・プロファイル・アダプターであり、FC EC3B は通常の高さのアダプターです。 このアダプターは、ネットワーク・インターフェース・コントローラー (NIC) として機能し、IBTA RDMA over Converged Ethernet (RoCE) プロトコルを使用して効率的な RDMA (リモート直接メモリー・アクセス) サービスを提供します。 アダプターは、高帯域幅および短い待ち時間の 40 GbE 接続を提供して、プロセッサーの負荷を減らし、メモリー・アクセスを効率的に使用します。 この処理により、ネットワーキング・タスクによるプロセッサーの負荷が軽減され、プロセッサーのパフォーマンスとスケーラビリティーが向上します。
このアダプターは、エンタープライズ・データ・センター、ハイパフォーマンス・コンピューティング、トランザクション・データベース、クラウド・コンピューティング、仮想化、ストレージ、およびその他の組み込み環境向けに最適化されています。 アダプターは、プロセッサーに使用可能な帯域幅を増やし、パフォーマンスを向上させることによって、ネットワーク・パフォーマンスを改善します。 このアダプターは、仮想マシン (VM) 専用のアダプター・リソースおよび保護を提供します。 アダプターのリンク集約およびフェイルオーバー・フィーチャーは、冗長度および高可用性を必要とする重要なネットワーク・アプリケーションに最適です。
2 個の 40 Gb クワッド (4 チャネル) スモール・フォーム・ファクター・プラグ可能 (QSFP+) トランシーバー・ポートは、ネットワーク内の他のサーバーまたはスイッチとの接続に使用されます。 各 QSFP+ ポートは公称データ速度 40 G ビット/秒 (Gbps) のイーサネット接続を提供します。
このアダプターには、トランシーバーは含まれていません。 銅線ケーブルと短距離用の QSFP+ 40 G BASE-SR トランシーバーを使用してください。 ケーブルの詳細については、 ケーブルを参照してください。
- データ・センター・ブリッジング・サポート (IEEE 標準バージョン CEE)
- T11.3 FC-BB-5 FCoE
- ハードウェアでの TCP/IP ステートレス・オフロード
- 複数のコア間のトラフィック・ステアリング
- インテリジェント割り込み合体
- 高度なサービス品質 (QoS)
- uDAPL を使用した RDMA over Ethernet
- 64 ビット・カーネル環境
- マルチプロセッサー対応
- AIX® 共通データリンクインターフェース（CDLI）準拠
- 同じ物理ポートを共有しながら、NIC デバイス・ドライバーと RoCE デバイス・ドライバーの並行操作
- 標準フレーム (1518 バイト + VLAN タグ用の 4 バイト)
- ジャンボ・フレーム (9018 バイト + VLAN タグ用の 4 バイト)
- IPV4 または IPV6 送信/受信 TCP チェックサム・オフロード
- IPV4 送信 TCP セグメンテーション・オフロード (通常、大容量送信と呼ばれる)
- IPV4 受信 TCP セグメンテーション集約 (通常、大容量送信と呼ばれる)
- PCI バス・エラーからの拡張エラー処理 (EEH)
仕様
- アイテム
- description
- アダプターの FRU 番号
- 00FW105
- I/O バス・アーキテクチャー
- PCIe3 x8
- スロット要件
- スロットの優先順位、最大数、配置規則の詳細については、 PCIeアダプタ配置規則とスロット優先順位を参照し、作業対象のシステムを選択してください。
- 電圧
- 3.3 V
- フォーム・ファクター
- 短
- ケーブル
- 詳細はケーブルを参照してください。

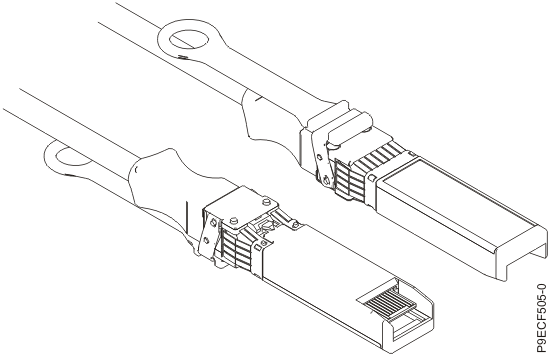

ケーブル
同じアダプター上で銅線ケーブルと光ケーブルを混用しないでください。
| ケーブルの長さ | フィーチャー・コード | CCIN | 部品番号 |
|---|---|---|---|
| 銅線ケーブル | |||
| 1 m (3.28 ft) | EB2B | 49Y7934 | |
| 3 m (9.84 ft) | EB2H | 49Y7935 | |
| 5 m (16.4 ft) | ECBN | 00D5809 | |
| 光ケーブル | |||
| 10 m (32.8 ft) | EB2J | 41V2458 | |
| 30 m (98.4 ft) | EB2K | 45D6369 | |
| QSFP+ 40G BASE-SR トランシーバー | EB27 | 49Y7928 | |
| QSFP+ 40G BASE-SR トランシーバー | EB57 | 02JD565 | |
オペレーティング・システムまたは区画の要件
- 最新バージョンの有効化ライブラリおよびユーティリティは、ウェブサイト Fix Central からダウンロードできます。
- パワーシステムズ前提条件ウェブサイト
- IBM システム・ストレージ相互運用センター（SSIC） ウェブサイト。
- デバイスドライバーまたは IBM Power® RAIDアダプターユーティリティ（iprutils）の最新バージョンは、 IBM のサービスおよび生産性向上ツールWebサイトからダウンロードできます。
- Linux on IBM Power Systems に関する重要な通知については、 Linux® on IBM Web サイトを参照してください。
