Structure d'enveloppe

Généralement, les données d'EDI se composent de plusieurs enveloppes imbriquées. Par exemple, l'enveloppe d'échange la plus vers l'extérieur renferme une ou plusieurs enveloppes de groupe fonctionnel. Chaque enveloppe de groupe fonctionnel renferme une ou plusieurs enveloppes de jeux de transactions. Chaque enveloppe de jeux de transactions renferme un ou plusieurs jeux de transactions du même type.

Le tableau suivant décrit les couches d'enveloppes :

Enveloppe	Descriptif	Couche d'enveloppes
Enveloppe d'échange	Contient un ou plusieurs groupes fonctionnels d'un émetteur à un destinataire.	Le plus à l'extérieur Contient une ou plusieurs enveloppes de groupe fonctionnel.
Enveloppe de groupe fonctionnel	Contient un ou plusieurs jeux de transactions du même type d'un émetteur à un destinataire.	Deuxième Contient une ou plusieurs enveloppes de jeux de transactions. Entouré par l'enveloppe d'échange
Enveloppe de jeu de transactions	Contient au moins un jeu de transactions, l'équivalent d'un document sur papier au format EDI (échange de données informatisé).	Le plus à l'intérieur Entouré par l'enveloppe de groupe fonctionnel

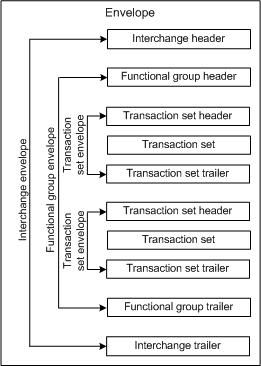

La figure suivante affiche la hiérarchie d'enveloppes qui comprend l'enveloppe d'échange, l'enveloppe de groupe fonctionnel et plusieurs enveloppes de jeux de transactions :
