Explorateur de graphique

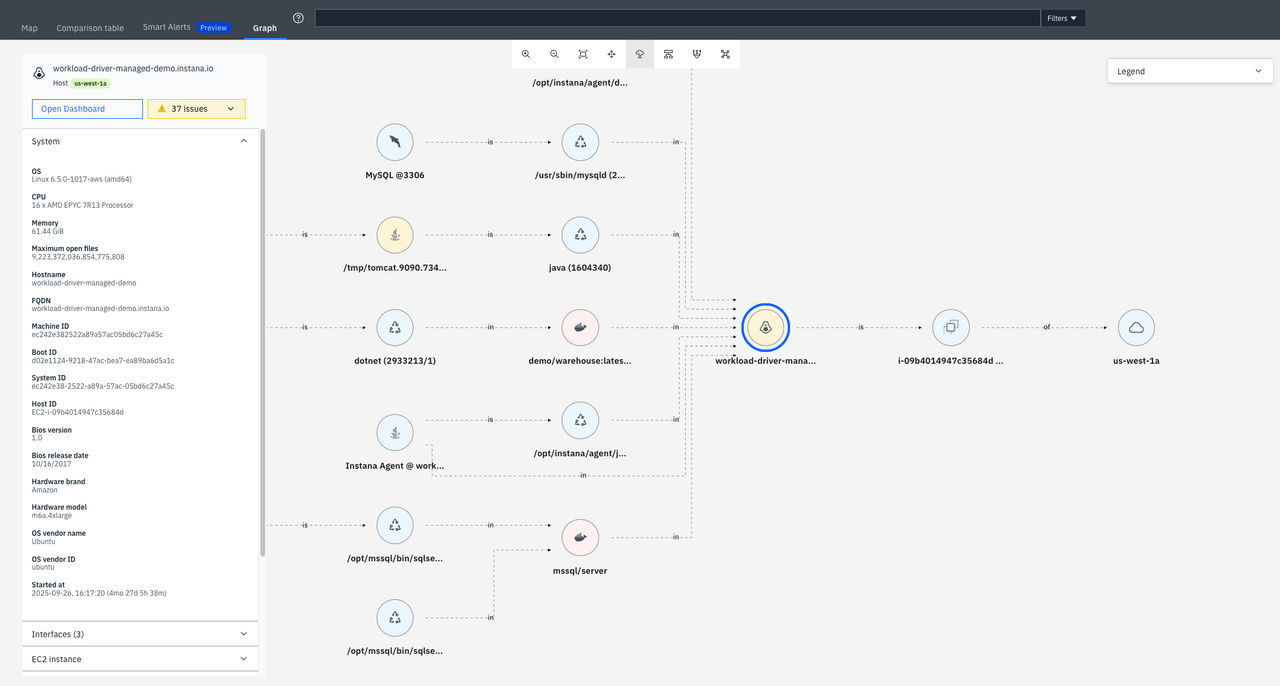

L'explorateur de graphiques dans la vue Infrastructure vous offre une vue d'ensemble visuelle des entités d'infrastructure et des relations entre elles à l'aide d'une disposition de graphiques à nœuds et arêtes. Cette vue vous aide à comprendre les dépendances et les connexions entre les différents composants de l'environnement surveillé. Vous pouvez utiliser le graphique pour suivre les problèmes et comprendre l'architecture de tous les systèmes surveillés.
Le graphique affiche les entités sous forme de nœuds et leurs relations sous forme d'arêtes orientées qui les relient. Chaque type de relation indique l'interaction ou la dépendance des entités les unes par rapport aux autres.
Affichage de l'explorateur de graphiques
Vous pouvez accéder à l'explorateur de graphes de différentes manières :
- Dans un tableau de bord d'infrastructure, cliquez sur le bouton « Afficher dans l'explorateur de graphes ».
- D'après la carte des infrastructures :
- Dans le menu de navigation de l'interface utilisateur d' Instana, sélectionnez Infrastructure.
- Sur la carte des infrastructures, sélectionnez une entité.
- Cliquez sur Graphique.
Si vous sélectionnez une entité dans la carte de l'infrastructure avant de passer à l'explorateur de graphe, celle-ci est automatiquement mise en surbrillance et sélectionnée, ce qui vous permet de visualiser ses dépendances et ses connexions. Lorsque vous revenez à la carte de l'infrastructure, vous pouvez voir la même entité mise en avant sur la carte.
Si vous ne sélectionnez aucune entité, l'explorateur de graphes affiche une liste de zones qui vous permet d'accéder à des parties spécifiques de l'infrastructure.
Comprendre le graphique
L'explorateur graphique fournit une représentation visuelle de votre infrastructure surveillée, vous permettant d'interpréter les entités, leur état de santé et leurs relations. Les sections suivantes décrivent comment les nœuds sont affichés et comment interagir avec eux.
Noeuds
Les nœuds représentent des entités d'infrastructure individuelles, telles que des hôtes, des conteneurs, des processus ou des services. Chaque nœud comprend les éléments suivants :
- Icône : icône spécifique à une technologie qui identifie le type d'entité (par exemple, Docker, Kubernetes ou JVM ).
- Étiquette : nom de l'entité. Les noms de plus de 20 caractères sont tronqués pour faciliter la lecture.

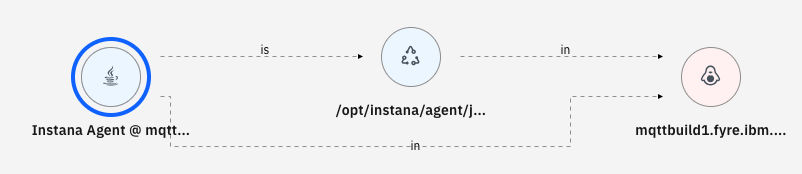

État visuel :
- Normal : apparence standard avec une bordure discrète et un fond bleu clair.
- Sélectionné : mis en évidence par une bordure bleue plus épaisse pour indiquer la sélection active.
La couleur d'arrière-plan d'un nœud reflète également son état de santé actuel, offrant ainsi un aperçu visuel immédiat des problèmes potentiels.
- Problème : fond jaune, indiquant un événement actif.
- Incident : fond rouge, indiquant un incident actif.
Lorsque vous sélectionnez un nœud, vous pouvez afficher ses informations détaillées et recentrer automatiquement le graphique pour afficher ce nœud et les entités qui lui sont directement connectées. Cette vue ciblée vous aide à explorer efficacement des dépendances et des interactions spécifiques.
Bords (relations)
Les arêtes sont des flèches orientées qui représentent les relations entre les entités. L'explorateur de graphiques prend en charge quatre types de relations, chacune décrivant un type différent d'interaction ou de dépendance entre les entités.
| Type de relation | Signification | Description | Exemple |
|---|---|---|---|
| IN | Courir DANS un | Indique qu'une entité fonctionne à l'intérieur d'une autre. | Un processus s'exécute DANS Docker |
| EST | est un | Indique qu'une entité est un type spécifique d'une autre. | Une instance d' EC2, c'est un hôte |
| TO | Connecté à un | Indique qu'une entité a une connexion ou un lien explicite. | JVM connecté à un cluster Kafka |
| D' | Partie de A | Indique qu'une entité appartient à un groupe logique. | Une instance d' EC2 s fait partie d'une zone de disponibilité |
Tous les types de relations sont visibles dans la légende du graphique, que vous pouvez agrandir à tout moment pour une consultation rapide.

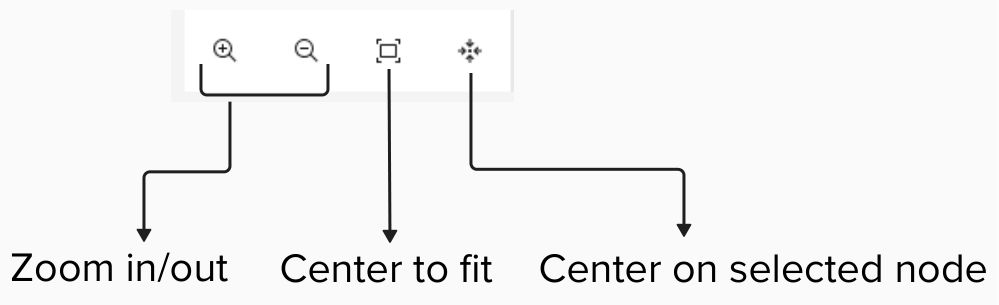

Commandes de navigation
L'explorateur de graphiques comprend un ensemble d'outils de navigation qui vous aident à ajuster l'affichage et à vous concentrer sur des zones spécifiques :
- Zoom avant (+) : augmente le niveau de zoom pour afficher plus de détails.
- Zoom arrière (-): Réduit le niveau de zoom pour afficher une plus grande partie du graphique.
- Centrer pour ajuster : ajuste automatiquement la vue pour que tous les nœuds s'affichent dans la fenêtre.
- Centrer sur le nœud : centre le graphique sur le nœud actuellement sélectionné.
En plus des commandes à l'écran, vous pouvez naviguer dans le graphique à l'aide des interactions standard de la souris :
- Pan : Cliquez et faites glisser l'arrière-plan pour vous déplacer dans le graphique.
- Zoom : utilisez la molette de la souris pour zoomer et dézoomer.
- Sélectionner : cliquez sur un nœud pour le sélectionner, ouvrir ses détails et recentrer le graphique sur le nœud et ses relations.
Options de présentation
L'explorateur graphique prend en charge plusieurs algorithmes de disposition qui organisent les nœuds en fonction de leurs relations et de leur structure globale :
- Stratifié : disposition hiérarchique qui organise les entités en couches structurées.
- MRTree : une disposition arborescente à racines multiples optimisée pour afficher les structures hiérarchiques.
Vous pouvez sélectionner la disposition qui représente le mieux votre infrastructure à l'aide du sélecteur de disposition dans les commandes de navigation. Dans la plupart des cas, la disposition en couches offre la vue la plus claire des relations et des dépendances.
