Surveillance de SAP avec le détecteur ABAP

Instana prend en charge les systèmes d'exploitation suivants, pris en charge par le connecteur SAP Java pour la surveillance locale et à distance :

• Pour la surveillance locale (l'agent d' Instana s est installé sur le même hôte que le serveur ABAP) :

  • AIX
  • Linux (x86 et IBM PowerPC 64 bits LE)
  • Windows

• Pour la surveillance à distance (l'agent d' Instana s est installé sur un autre hôte et se connecte à distance au serveur ABAP) :

  • AIX
  • Linux (x86 et IBM PowerPC 64 bits LE)
  • Windows
  • IBM i (Programme d'aide à l'emploi de l'État de OS/400 )
  • Apple macOS (64 bits-Intel et Apple silicon)
  Remarque : pour la surveillance à distance, l' SAP e peut fonctionner sur n'importe quelle plateforme, y compris IBM i, et être surveillé à distance en installant l'agent Instana sur ces plateformes.

Pour plus d'informations sur les systèmes d'exploitation pris en charge par le connecteur SAP Java, consultez la section « Systèmes d'exploitation pris en charge ».

Le détecteur ABAP prend en charge les versions SAP suivantes:

• SAP R/3 3.1
• S/4 HANA et versions ultérieures
• SAP Java Connecteur 3.1.8 ou version ultérieure

Pour ajouter la bibliothèque JCo SAP à un système Linux, procédez comme suit:

1. Recherchez l'agent Instana installé dans le /opt/instana/agent répertoire.

2. Dans le répertoire d'installation de l'agent Instana, créez le system/com/sap/sapjco3/<Major>.<Minor>.<patch> répertoire

où system/com/sap/sapjco3/3.1.13 « Major » vaut 3, « Minor » vaut 1 et « patch » vaut 13.

Mettez à jour ces valeurs en fonction de la version JAR que vous utilisez.

Les étapes suivantes prennent pour exemple le fichier JAR « SAP » (JCo 3.1.13 ); adaptez la version en fonction du fichier JAR que vous utilisez :

1. Vérifiez que vous avez configuré une structure de répertoires, telle que/opt/instana/agent/system/com/sap/sapjco3/3.1.13 .

2. Téléchargez et extrayez leSAP Forfait JCo , et suivez les instructions mentionnées dans leReadme.txt déposer.

   L'installation de JCo dépend de la plate-forme utilisée; vous devez donc télécharger la version de JCo adaptée à la plate-forme sur laquelle l'agent d' Instana s est exécuté. Le capteur ABAP est déployé sur le même ordinateur que l'agent d' Instana s et communique avec le système d' SAP s pour récupérer les métriques.

3. Une fois le .zip fichier téléchargé et décompressé, copiez le sapjco3.jar fichier depuis le dossier décompressé vers le /opt/instana/agent/system/com/sap/sapjco3/3.1.13/ répertoire.

   Remarque : évitez de décompresser le .zip fichier directement dans le /opt/instana/agent/system/com/sap/sapjco3/3.1.13/ répertoire, car celui-ci contient de nombreux fichiers supplémentaires qui ne sont pas nécessaires à la configuration du capteur. Il vous suffit d'avoir deux fichiers, le sapjco3.jar et un seul fichier de bibliothèque spécifique au système d'exploitation dans ce répertoire.

4. Dans le répertoire '/opt/instana/agent/system/com/sap/sapjco3/3.1.13/, renommez le fichier 'sapjco3.jar en 'sapjco3-3.1.13.jar.

   Remarque : le répertoire indiqué ne doit contenir qu 'un seul fichier.jar. Dans cet exemple, le fichier.jar est sapjco3-3.1.13.jar.

5. Placez le fichier de bibliothèque " OS-specific dans le répertoire " /opt/instana/agent/system/com/sap/sapjco3/3.1.13/ L'extension du fichier est " .dll ou " .so.

   Une fois que vous avez placé les fichiers dans le répertoire, votre répertoire doit apparaître comme suit. L'exemple suivant illustre un répertoire d'installation Linuxaprès y avoir placé le fichier:

   ls /opt/instana/agent/system/com/sap/sapjco3/3.1.13/
   libsapjco3.so  sapjco3-3.1.13.jar


   Vous ne devez pas renommer les fichiers avec l'extension .dll ou .so.

6. Modifiez le libpath paramètre dans votre configuration.yaml fichier pour qu'il prenne la valeur /opt/instana/agent/system/com/sap/sapjco3/3.1.13/. Pour plus d'informations, consultez la section « Paramètres de configuration ».

Instana prend en charge la surveillance locale et à distance du capteur ABAP d' SAP.

Pour connecter directement le capteur ABAP aux instances ABAP, ajoutez les configurations locales ou distantes comme indiqué dans les exemples suivants. Saisissez les valeurs appropriées pour les paramètres. L'intervalle d'interrogation par défaut de la métrique est défini sur 60 secondes.

Vous pouvez configurer le capteur ABAP pour qu'il se connecte à vos instances ABAP via le serveur de messages.

Pour vous connecter à des instances ABAP via le serveur de messages d' SAP, utilisez la configuration indiquée dans l'exemple suivant :

# SAP ABAP
com.instana.plugin.sap.abap:
  remote : # Connecting via Message Server
    - host: 'remote.messageserver-host.com'
      port: '3600' # Default port for Message Server
      type: 'message_server'
      client: '100'
      user: 'User1'
      password: 'password'
      group : 'PUBLIC' # Optional, Default is PUBLIC
      lang: 'en'
      pool_capacity: '10'
      libpath: <INSERT_SAP_JCO_LIBRARY_LOCATION>
      # path to JCo drivers. For static agent configuration details, follow documentation.
      poll_rate: 60 # seconds


Si votre instance ABAP d' SAP ou votre serveur de messages n'autorise pas les connexions directes depuis des clients externes et exige à la place une connexion via SAProuter, vous devez ajouter le paramètre supplémentaire suivant dans le configuration.yaml fichier :

sap_router: '/H/saprouter-host'


Si le SAProuter fonctionne sur un port différent du port par défaut 3299, vous pouvez indiquer le numéro de port comme suit :

sap_router: '/H/saprouter-host/P/saprouter-port'


Assurez-vous que l'utilisateur spécifié dans la configuration du capteur ABAP du fichier « YAML » est autorisé à extraire des métriques de l'application JCo « SAP ».

Pour extraire des métriques de SAP JCo, vous devez fournir les paramètres Authorization Object suivants dans le compte utilisateur SAP :

Authorization Object: S_RFC
    RFC_TYPE: Function Module
    RFC_NAME: *
    Activity: Execute

Authorization Object: /SDF/E2E
    Activity: 03

Authorization Object: S_ADMI_FCD
    S_ADMI_FCD: ST0R

Authorization Object: S_RZL_ADM
    Activity: 03

Authorization Object: S_TABU_DIS
    DICBERCLS: &NC&,EDI0,SA,SC,SS,SPWD
    Activity: 03


Pour afficher les métriques, procédez comme suit:

1. Dans la barre latérale de l'interface utilisateur d' Instana, sélectionnez « Infrastructure ».
2. Dans l'onglet Carte , cliquez sur une tour spécifique à SAP.
3. Cliquez sur Ouvrir le tableau de bord.

Vous pouvez voir le tableau de bord SAP avec toutes les métriques collectées.

Pour afficher les métriques sur Platform, procédez comme suit:

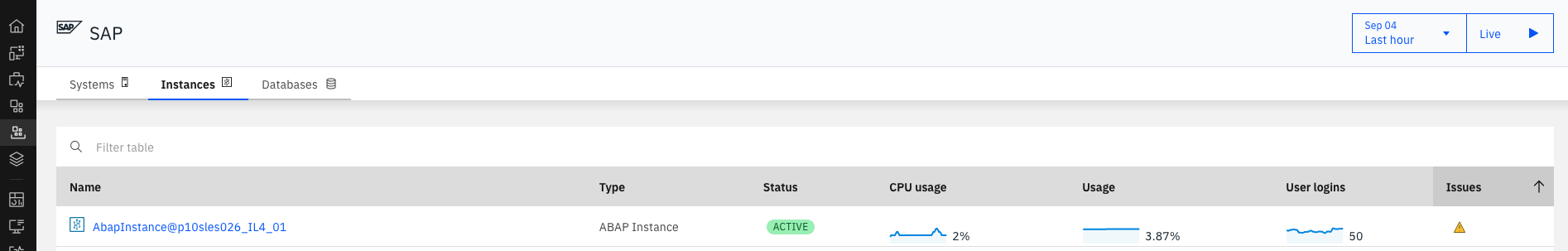

1. Dans le menu de navigation de l'interface utilisateur d' Instana, sélectionnez « Platform » > « SAP ». Vous pouvez consulter les listes des systèmes, des instances et des bases de données.
2. Pour afficher l'instance SAP connectée au détecteur ABAP, cliquez sur l'onglet Instances . Le nom du capteur est indiqué comme suit AbapInstance@HostName_SID_InstanceID:.

Le tableau suivant décrit la fréquence de collecte des métriques par le détecteur ABAP:

SAP Le capteur ABAP génère des événements intégrés pour divers scénarios. Pour plus d'informations, voir Référence des événements intégrés .
