Configuration de la carte SmartNIC

Utilisez le widget ACCELERATOR SETUP pour configurer les ports de la carte SmartNIC, le traitement des paquets et les préfiltres.

Paramètres des ports

Si un module émetteur-récepteur est installé sur un port, il est activé par défaut. Vous pouvez le désactiver manuellement dans le widget SMARTNIC SETUP. Par défaut, chaque port détecte automatiquement la vitesse de ligne du module émetteur-récepteur. Cependant, si vous utilisez des modules à double débit, vous pouvez régler manuellement la vitesse en utilisant les boutons radio.

Le tableau suivant décrit la configuration de la fonction des différents ports. Si vous choisissez d'attribuer un nom à un port, ce nom sera reflété dans les autres parties de l'interface utilisateur où il est fait référence à ce numéro de port.
Tableau 1. Paramétrage de la fonction des ports
Paramétrage de la fonction du port Descriptif
Capturer Configuration par défaut. Les paquets sont capturés.
Désactivé La capture des paquets est désactivée. Aucun paquet n'est capturé.
Retransmission locale Les paquets sont retransmis à un autre port local. Sélectionnez le port vers lequel vous voulez les réacheminer.
Retransmit ETS Un horodatage encapsulé (ETS - Encapsulated Time Stamp) est ajouté à chaque paquet, et tous les paquets sont retransmis à un autre port local. Pour plus d'informations, voir Configuration de la retransmission locale .

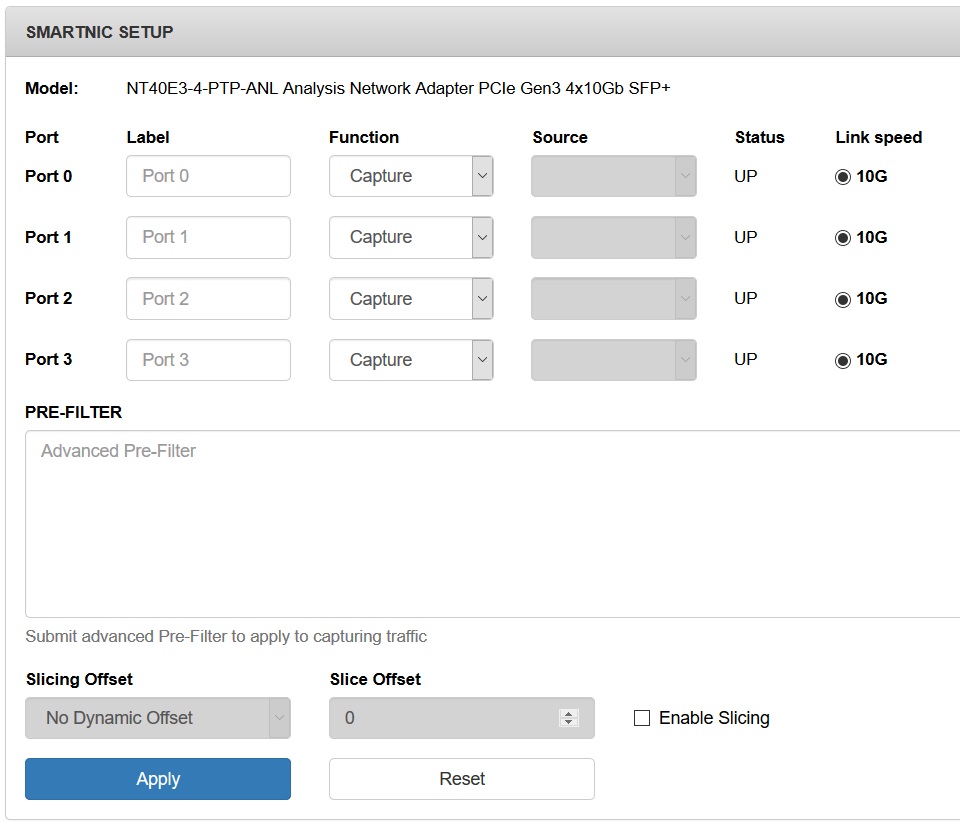

Figure 1 : Configuration de l'accélérateur
La fenêtre de configuration SmartNIC affiche le numéro de modèle de la carte SmartNIC, ainsi que les zones de port, de libellé, de fonction, de source, de statut et de vitesse de liaison. Une zone qui vous permet de spécifier l'instruction de préfiltrage à appliquer au trafic capturé est également disponible. Deux autres zones permettent de spécifier le décalage à appliquer pour le tronçonnage de paquets et une case à cocher est disponible, qui permet d'activer ou non cette fonction. Deux boutons se trouvent au bas de la fenêtre pour appliquer et réinitialiser les paramètres en cours.
