In einem Rack installieren
Der Bandkassetten-Autoloader TS2900 kann ohne großen Aufwand in ein 19-Zoll-Standardrack eingebaut werden.
Ein 19-Zoll-Standardracksystem enthält mehrere Montagepositionen, die so genannten EIA-Einheiten, die von der Electronics Industries Association definiert wurden. Jede EIA-Einheit enthält drei quadratische oder runde Löcher, in die die für den Rackeinbau erforderlichen Teile installiert werden. Das Kassettenarchiv belegt 1 EIA-Einheit (1U) Platz im Rack. Die einzelnen Einheiten sind daran erkennbar, dass an der Grenze der einzelnen Einheiten der Abstand zwischen den Löchern kleiner ist.
Tabelle 1 listet die Teile im Rackeinbausatz auf. Bei der Montage des Rackeinbausatzes wird ein Kreuzschlitz-Schraubendreher (vorzugsweise mit Magnetkopf) benötigt.
| Nummer | Teilnummer | Anzahl | Beschreibung | Komponente |
|---|---|---|---|---|
| 1 | 45E3741 | 1 | Linke hintere Halterung |  |
| 2 | 45E3742 | 1 | Rechte hintere Halterung |  |
| 3 | 45E3743 | 1 | Linke vordere Halterung |  |
| 4 | 45E3744 | 1 | Rechte vordere Halterung |  |
| 5 | 45E3745 | 1 | Linke vordere Schiene |  |
| 6 | 45E3746 | 1 | Rechte vordere Schiene |  |
| 7 | 45E3747 | 2 | Hintere Schiene |  |
| 8 | 45E5909 | 4 | Kreuzschlitz-Senkschraube, M3x4 |  |
| 9 | 45E3748 | 8 | Senkschraube, selbstsichernd, M6x10 |  |
| 10 | 45E3749 | 6 | Kreuzschlitz-Halbrundschraube |  |
| 11 | 45E3867 | 2 | Kreuzschlitz-Kegelkopfschraube, M6x10 |  |
| 12 | 07H6655 | 1 | Klettverschluss-Befestigungsband |  |
| 13 | 39M5378 | 1 | Netzkabel von Rack zu Stromversorgungseinheit |  |
Beim Festlegen der Position des Kassettenarchivs im Rack müssen Sie berücksichtigen,
dass die Bedienerkonsole eine kleine LCD-Anzeige hat. Das Speicherarchiv muss so platziert werden, dass die Anzeige leicht einsehbar ist. Der Zugriff auf den Netzschalter und die anderen Komponenten an der Rückseite des Kassettenarchivs
darf nicht behindert werden.
Anmerkung: Lesen Sie die Sicherheitsinformationen in Racksicherheit durch, bevor Sie mit der Rackinstallation des Kassettenarchivs beginnen. Stellen Sie zudem sicher, dass keine Füße unten am Speicherarchiv angebracht sind.
Führen Sie die folgenden Schritte aus, um das Kassettenarchiv in einem Rack zu installieren:
- Überprüfen Sie, ob der Rackeinbausatz alle erforderlichen Teile enthält. Siehe Tabelle 1.
- Ermitteln Sie die Position des zu installierenden Kassettenarchivs im Rack. Markieren Sie mit einem Bleistift die Position an den vorderen vertikalen Schienen (Abbildung 1) und den hinteren vertikalen Schienen (Abbildung 2) in Ihrem Rack.
Abbildung 1. Positionen der Rackmontageschrauben für vordere vertikale Schienen
Abbildung 2. Positionen der Rackmontageschrauben für hintere vertikale Schienen
- Bringen Sie die linke 3 und den rechten 4 (Abbildung 3) vorderen Halterungen an der Vorderseite des Kassettenarchivgehäuses mit 2 Flachkopfschrauben 8 auf jeder Seite an. Verwenden Sie die zwei unteren Schraublöcher auf jeder Seite.
Abbildung 3. Vordere Halterungen an Kassettenarchiv-Chassis anbringen
- Bringen Sie die linke 1 und den rechten 2 hinteren Halterungen an den linken 5 und den rechten 6 Vorderschienen mit 2 Rundkopfschrauben 10 auf jeder Seite an (Abbildung 4).
Abbildung 4. Hintere Halterungen an Schienen anbringen
Wichtig: Ziehen Sie diese Schrauben jetzt noch nicht vollständig an. - Schieben Sie die hinteren Schienen 7 von hinten nach vorne ein, um die Schienenbaugruppen zu schaffen. Stellen Sie sicher, dass die Schraublöcher nach außen weisen (Abbildung 5).
Abbildung 5. Schienenbaugruppen erstellen
- Installieren Sie die Schienenbaugruppen in das Rack (Abbildung 6). Stellen Sie sicher, dass die 3 Löcher an der Vorderseite der Einheit auf den 1-U-Bereich ausgerichtet sind, der in Schritt 2 auf den vertikalen Schienen markiert wurde. Sichern Sie die Schienen am Rack mit 4 Flachkopfschrauben 9 auf jeder Seite des Racks. Verwenden Sie beide Schraubenpositionen an der Rückseite der Rackschiene (Abbildung 2). Verwenden Sie die oberen und mittleren Schraubenpositionen an der Vorderseite der Rackschiene (Abbildung 1).
Abbildung 6. Schienenbaugruppen installieren
- Schieben Sie das Kassettenarchiv-Chassis in das Rack. Befestigen Sie die Vorderseite des Kassettenarchivs mit den großen schwarzen Schrauben am Rack 11 in den unteren Bohrungen an jeder vorderen Halterung (Abbildung 7)..
Abbildung 7. Vorderseite des Kassettenarchivs in Rack befestigen

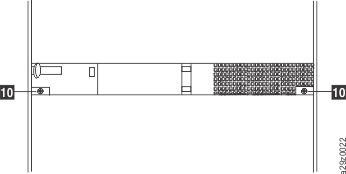

- Befestigen Sie die Rückseite des Kassettenarchivs mit einer Rundkopfschraube am Rack 10 an jeder hinteren Halterung (Abbildung 8). Ziehen Sie die anderen hinteren Befestigungsschrauben an, um das Kassettenarchiv am Rack sicher zu befestigen.
Abbildung 8. Rückseite des Kassettenarchivs in Rack befestigen
- Führen Sie das SAS-Kabel, das Netzkabel und das Ethernet-Kabel durch das Klettverschlussband 12 hindurch. Lassen Sie die Kabel genügend locker, um die entsprechenden Anschlüsse erreichen zu können, dann ziehen Sie das Band (Abbildung 9) fest.
Abbildung 9. Kabel an der Rückseite des Speicherarchivs
Anmerkung: Informationen zum Konvertieren und Versetzen des Kassettenarchivs finden Sie unter Upgrades und Wartung.
